Устранение ошибок в диалоге Сопоставления Типов

В состав ARCHICAD 23 входят два преднастроенных набора Сопоставления Типов для IFC-экспорта. Каждый набор оптимизирован для поддерживаемой IFC-схемы: IFC2x3, или IFC4

Если вы используете преднастроенные наборы в соответствии с приведенной ниже иллюстрацией, то сопоставление будет выполнено корректно.

Если вы измените преднастроенный набор Сопоставления Типов или определение Схемы, то это может привести к отсутствию или неправильному сопоставлению определений, поскольку IFC-типы IFC2x3 и IFC4 имеют некоторые различия.

В диалоге IFC-трансляторов ARCHICAD и в поддиалоге Сопоставления Типов появится предупреждение о несовместимости определений Сопоставления Типов, которое поможет устранить возникшие ошибки.

Здесь приведен пример измененного преднастроенного набора Сопоставления Типов, который предполагается использовать со Схемой IFC4. Но в панели Совместимости отображается индикатор возникшей проблемы:

Нажмите кнопку с символом многоточий, чтобы открыть диалог Сопоставления Типов.

Здесь тоже отображается индикатор проблемы.

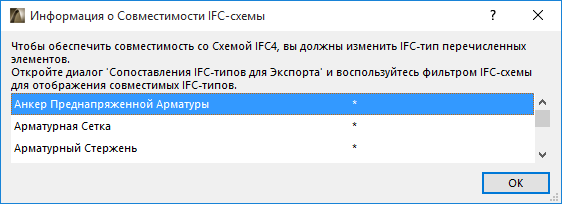

Нажмите кнопку Информации для отображения описания проблемы. В диалоге Информации о Совместимости приводится список всех ошибок сопоставления элементов (в данном примере: Фундамента, Сваи и Пандуса).

Нажмите кнопку OK для возврата в основной диалог. Затем нажмите кнопку Сопоставить IFC-типы для Экспорта.

В диалоге Сопоставления IFC-типов для Экспорта примените фильтрацию “Показа IFC-определений Схемы IFC4”, как оказано на иллюстрации ниже.

В результате в диалоге можно будет выбрать только совместимые с IFC4 определения.

В левом списке вы можете увидеть ошибочно сопоставленные Классы, помеченные желтыми треугольниками. Эти элементы Классификации могут быть корректны в Схеме IFC2x3, но из-за изменения стандартных наименований или иных параметров их необходимо заново сопоставить с соответстующими новыми определениями Схемы IFC4. Сделать это очень просто.

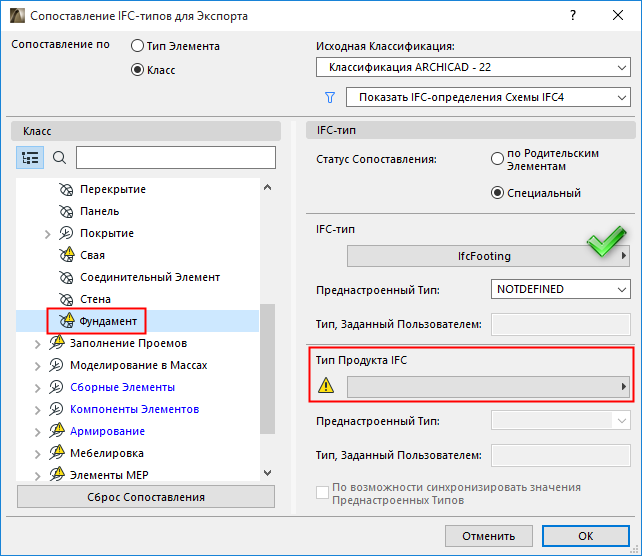

1.Выберите ошибочно сопоставленный элемент Классификации (например, Фундамент).

Справа приведены его сопоставления. С IFC-типом все в порядке, но Тип Продукта IFC отсутствует.

2.Щелкните на выпадающем списке Тип Продукта IFC, чтобы отобразить доступные варианты сопоставления. Выберите один из этих вариантов и нажмите кнопку Выбрать.

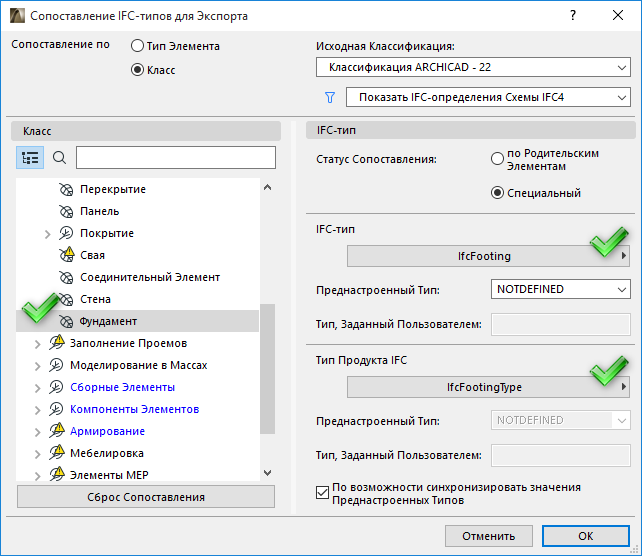

В результате ошибка сопоставления Класса Фундамента будет устранена.

Таким же образом настройте сопоставление остальных элементов, чтобы обеспечить совместимость преднастроенного набора Сопоставления Типов с IFC4.
