Преобразование Геометрии для IFC-экспорта

Файл > Взаимодействие > IFC > IFC-трансляторы

Выберите Транслятор для Экспорта и откройте преднастроенный набор Преобразования Геометрии.

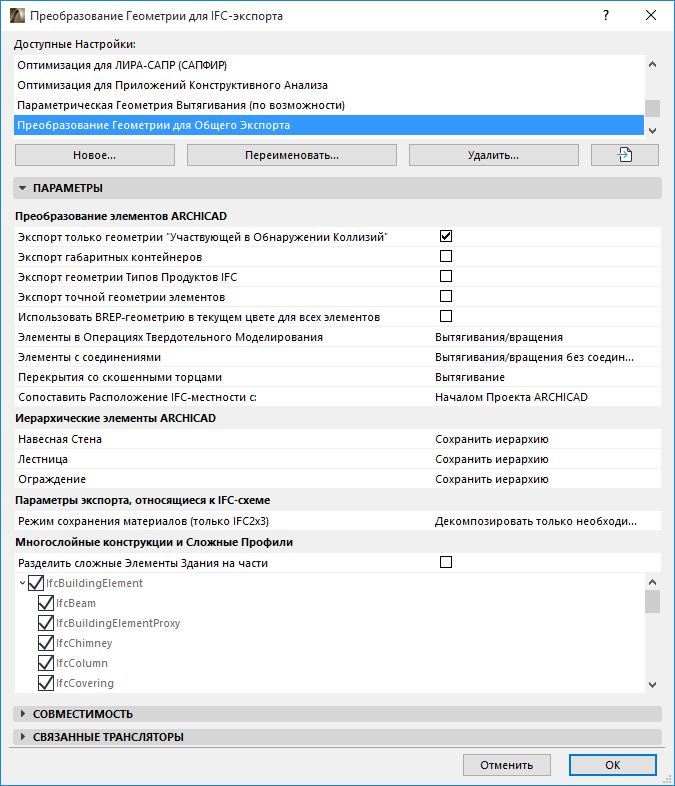

Эти параметры определяют преобразование геометрии элементов ARCHICAD, экспортируемых в IFC.

Настройки преобразования разделены на три категории:

Преобразование элементов ARCHICAD

Иерархические элементы ARCHICAD

Параметры, относящиеся к IFC-схеме

Многослойные конструкции и Сложные Профили

Преобразование элементов ARCHICAD

Экспорт только геометрии “Участвующей в Обнаружении Коллизий”

Выполняется экспорт только тех элементов, Строительные Материалы которых участвуют в Обнаружении Коллизий. Этот параметр настраивается в диалоге Параметры > Реквизиты Элементов > Строительные Материалы > Свойства).

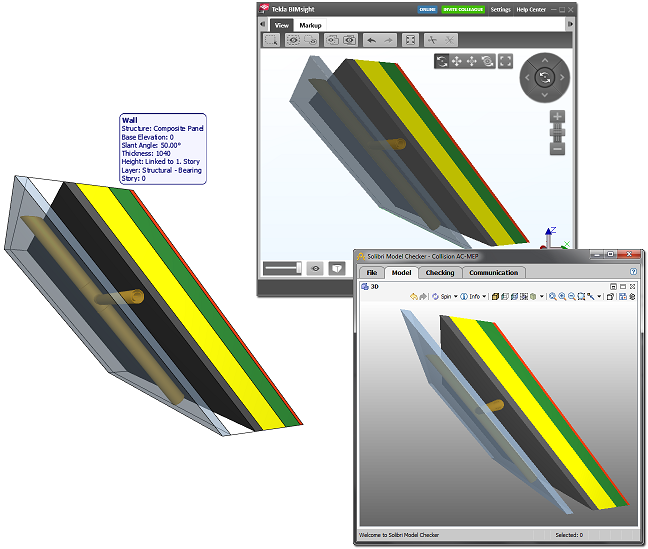

Данная функция позволяет экспортировать воздушные прослойки, образуемые многослойными и профилированными элементами и не имеющие твердотельной геометрии. В результате инженеры (получившие IFC-файл) могут размещать в этих прослойках свои коммуникации, не создающие ошибочные коллизии, то есть в коллизиях будут участвовать только обладающие реальной геометрией элементы.

См. также Обнаружение Коллизий.

Экспорт габаритных контейнеров

Выполняется экспорт размеров габаритных контейнеров элементов.

Экспорт геометрии Типов Продуктов IFC

Каждому Типу Продукта назначается представление геометрии (требование стандарта Concept Design BIM 2010).

Для каждого типа (например, IfcFurnishingElementType) будет использоваться назначенное ему представление геометрии элементов (например, IfcFurnishingElementType).

Экспорт точной геометрии элементов (Отверстия игнорируются)

Экспорт элементов, содержащих Двери, Окна и/или Отверстия с точной геометрией. Например, стена будет экспортироваться со своей точной геометрией без учета проема, созданного окном.

Этот параметр обеспечивает точный расчет ведомостей на основе IFC-моделей, при котором геометрия отверстий рассматривается отдельно.

Примечание: Отверстия экспортируются при активации маркера IfcOpeningElement в диалоге Фильтрации Модели для IFC-экспорта. По умолчанию этот маркер активирован.

Использовать BREP-геометрию в текущем цвете для всех элементов

Все элементы модели экспортируются с использованием BREP-геометрии (контурного представления). BREP - это точная, но не параметризируемая геометрия.

Элементы будут экспортироваться с использованием цветов, отображаемых в текущем виде ARCHICAD, включая цвета, определяемые Графической Заменой, Статусом Реконструкции и Разметкой.

Если этот маркер не отмечен, то вы все равно можете выбрать геометрию BREP или другие варианты преобразования для следующих четырех категорий элементов:

Элементы в Операциях Твердотельного Моделирования

•Вытягивание/вращение: Этот метод позволяет сохранить значения параметров элементов (толщину, высоту, расположение лини привязки, ребра и т.п.). Конструкции слоев или многослойные материалы невозможно передать в полном объеме из-за некоторых ограничений стандарта IFC. Некоторые специальные сечения не сохраняются.

Этот вариант чаще всего применяется в приложениях статичного анализа, для которых важны параметры элементы, а специальные сечения (например, наклонные торцы перекрытий) не имеют значения.

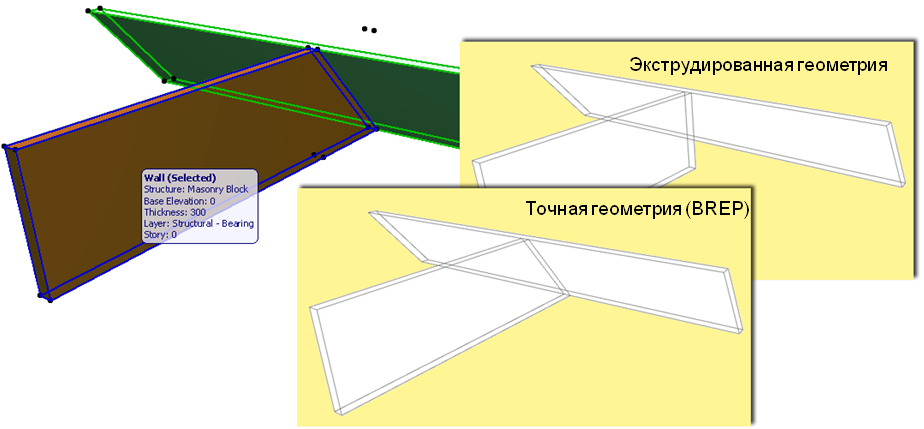

•BREP: Этот вариант обеспечивает наиболее точную передачу геометрии элементов вместе со специальными сечениями и соединениями. Однако применение этот метода приводит к потере параметров, а BREP-элементы импортированных IFC-файлов становятся недоступны для редактирования. Данный метод лучше всего подходит для создания "опорных моделей".

Элементы с соединениями

•Вытягивания/вращения без соединений: Скорость экспорта повышается за счет того, что элементы экспортируются без приоритетных соединений. Данный вариант рекомендуется для программ конструктивного анализа, для которых достаточно информации о линиях/плоскостях привязки элементов, а детализированные пересечения не требуются.

•BREP: Точность передачи геометрии повышается, так как элементы экспортируются вместе с соединениями.

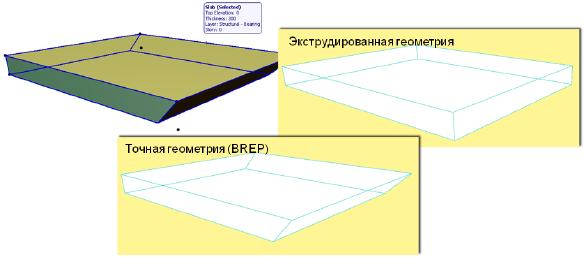

Ниже показана разница между двумя способами экспорта:

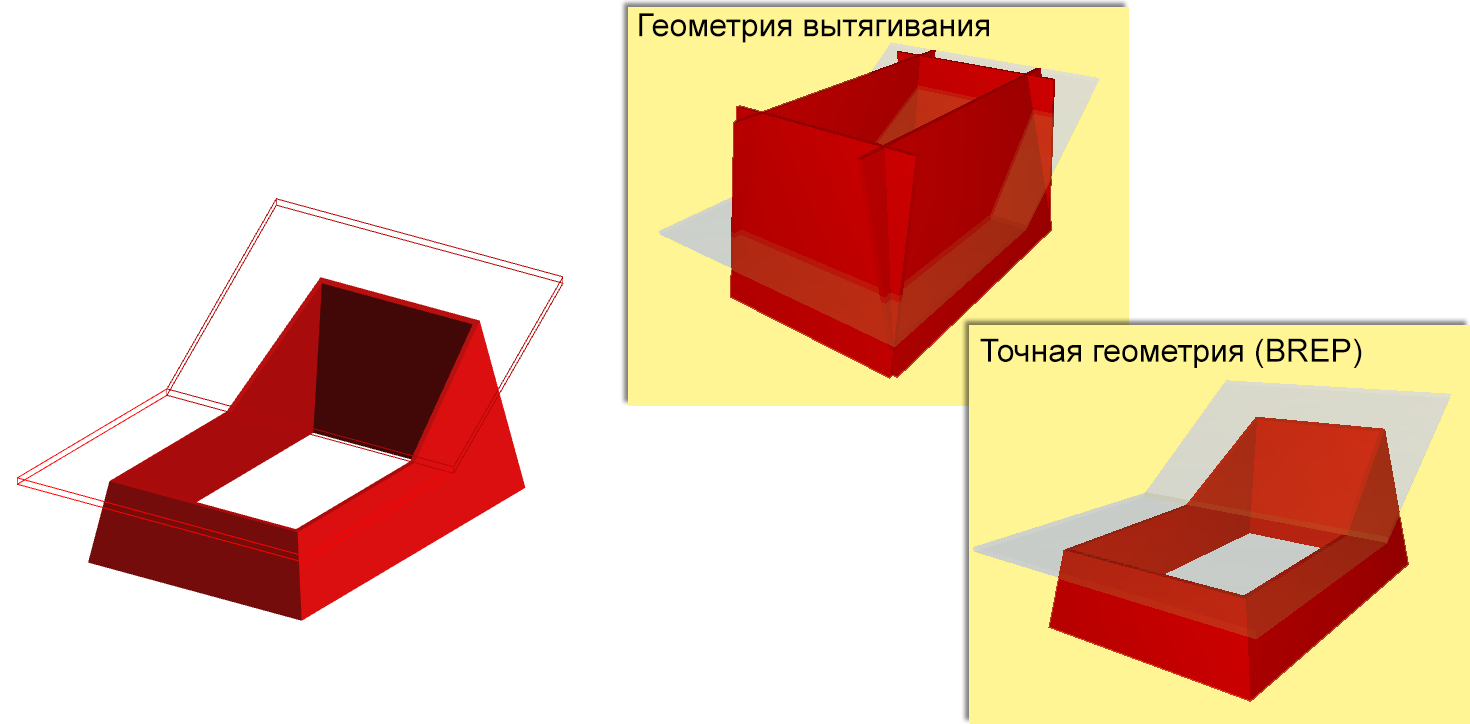

Перекрытия со скошенными торцами

•Вытягивание: Перекрытия экспортируются с вертикальными торцами (даже если их исходная геометрия содержит наклонные торцы).

•BREP: Перекрытия экспортируются в точном соответствии с первоначальной формой и наклоном торцов.

Примечание об Экспорте Геометрии IFC-местности:

В ARCHICAD 23 все элементы, относящиеся к Геометрии IFC-местности, экспортируются в IFC в виде твердотельных элементов.

Элементы ARCHICAD являются IFC-местностью, если они:

•Имеют IFC-тип “IfcSite” или

•Сохранены в качестве Объектов с Подтипом “Местность IFC”

Сопоставить Расположение IFC-местности с:

Настройте расположение IFC-местности (ее системы координат), если в проекте ARCHICAD присутствует Точка Съемки. См. также Использование Точки Съемки в ARCHICAD ниже.

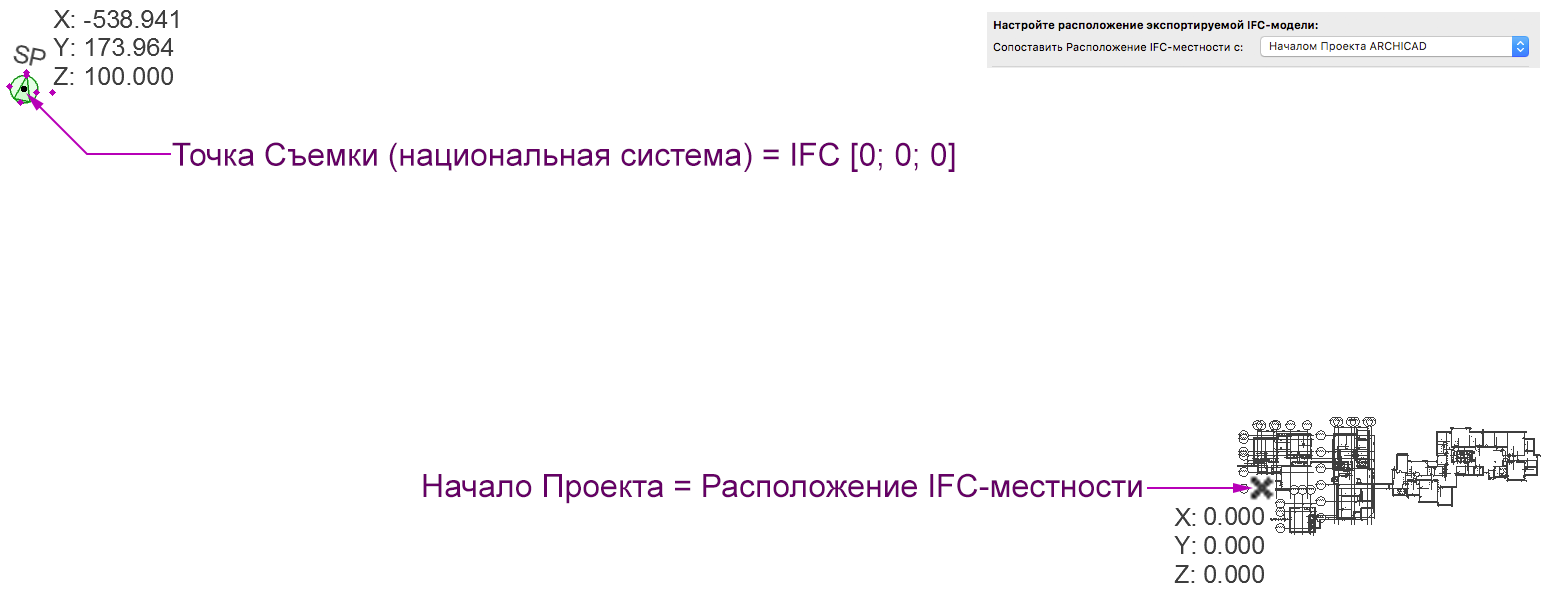

•Начало Проекта ARCHICAD: Расположите IFC-местность в Начале  Проекта, если вы работаете близко к Началу Проекта ARCHICAD, но хотите задать координаты модели с привязкой к национальной системе (при помощи Точки Съемки). Таким образом смещение сохраняется в IFC-файле не как часть координат элементов, а как общее значение. См. приведенную ниже иллюстрацию:

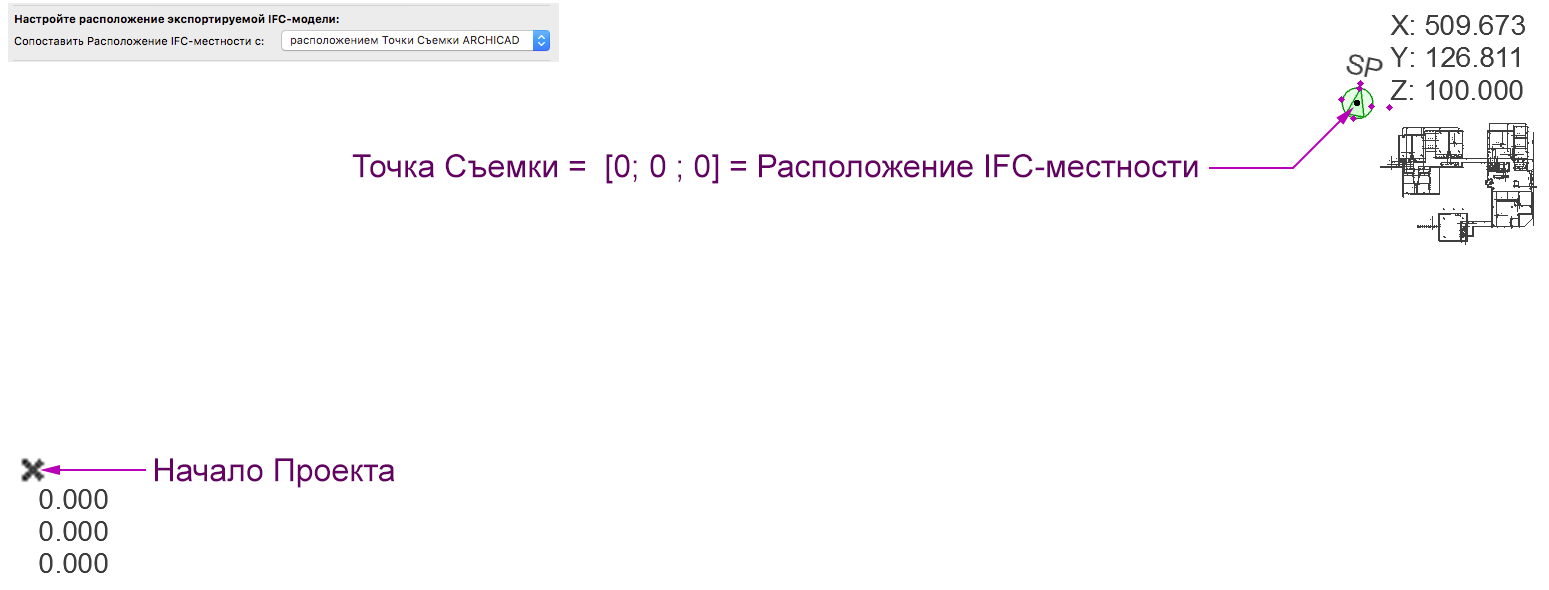

•Расположение Точки Съемки ARCHICAD: Расположение IFC-местности в Точке Съемки. Используйте этот вариант, если модель располагается на значительном расстоянии от Начала Координат Проекта ARCHICAD, и вы не хотите, чтобы в IFC-файле присутствовало большое смещение (как правило, используется для внешних моделей). См. приведенную ниже иллюстрацию:

Примечания:

–Если в проекте ARCHICAD отсутствует Точка Съемки, то начало глобальной системы координат IFC-модели и Расположение IFC-местности будет располагаться в Начале Координат Проекта ARCHICAD.

–Если в проекте ARCHICAD присутствует несколько объектов Точек Съемки (рекомендуется использовать только один элемент), то использоваться будет только первая размещенная Точка Съемки. В этом случае отображается соответствующее предупреждение.

–Точка Привязки учитывается независимо от статуса своего отображения в экспортируемом виде (даже если этот объект находится на скрытом слое)!

Использование Точки Съемки в ARCHICAD

В ARCHICAD присутствует объект Точки Съемки, который может использоваться в качестве общей точки привязки при координации моделей, созданных в разных программах. В некоторых странах использование общей точки привязки является обязательным требованием.

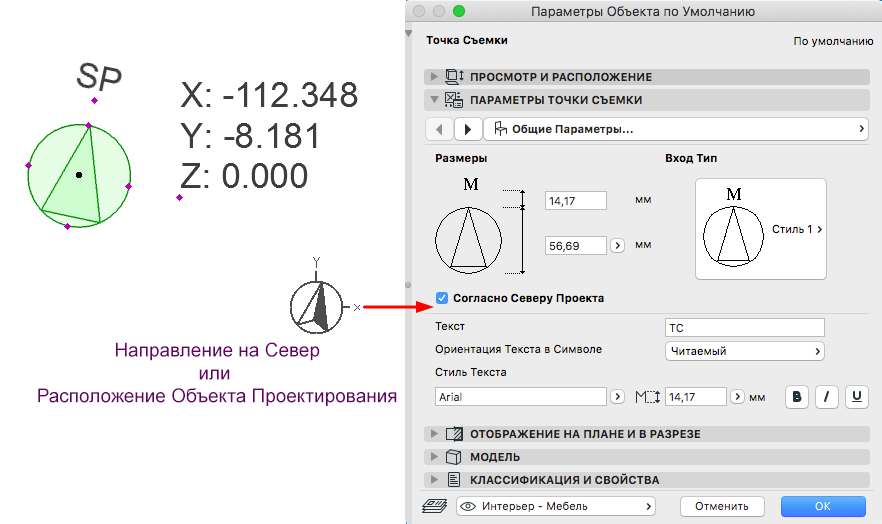

Расположение и поворот Точки Съемки определяет положение глобальной системы координат (X=0, Y=0, Z=0) IFC-модели. При настройке расположения этой точки в ARCHICAD рекомендуется учитывать Истинное направление на Север (используйте параметр “Согласно Северу Проекта”). В процессе IFC-экспорта этот параметр определяет направление оси Y глобальной системы координат.

Примечания:

–В ARCHICAD Направление Севера настраивается при помощи команды Параметры > Рабочая Среда Проекта > Расположение Объекта Проектирования.

–Точка Съемки всегда создается при Открытии IFC-файла. При Объединении модель импортируется в соответствии с расположением Точки Съемки в основном файле.

–Назначить географические данные можно в процессе IFC-импорта или на странице Геопривязки Карты в диалоге параметров объекта Точки Съемки. Эти параметры доступны для использования с другими участниками проектирования в формате IFC.

-Данные Геодезического Датума и Проекции Карты обязательны для заполнения (эта информация необходима).

-Данные Геопривязки экспортируются только в виде Свойств. Они не оказывают влияния на реальное расположение модели.

-Экспорт в формате IFC 2x3: данные импортируются в виде двух новых Наборов IFC-свойств.

-Экспорт в формате IFC4: создаются новые IFC-определения: IFC Map Conversion и IFC Projected CRS.

Для получения дополнительной информации о Точке Съемки см. статью в Центре Поддержки: http://helpcenter.graphisoft.ru/?p=32652/.

Сопоставление IFC-данных Расположения в ARCHICAD и Revit

Иерархические элементы ARCHICAD

Выберите способ преобразования для каждого типа иерархических элементов Навесных Стен, Лестниц, Ограждений.

•Преобразовать в единый элемент: Иерархические элементы экспортируются в виде единых IFC-определений, содержащих геометрию всех подэлементов. В этом случае взаимосвязь всех иерархических подэлементов (например, Лестниц и их отдельных компонентов) теряется.

•Сохранить иерархию: Сохраняется исходная иерархия и взаимосвязь всех подэлементов.

См. также Экспорт Иерархических Элементов ARCHICAD в виде IFC-контейнеров.

Параметры, относящиеся к IFC-схеме

Режим сохранения материалов (только IFC2x3)

При помощи этого элемента управления можно настроить декомпозирование сложных элементов в Части Конструктивных Элементов. Выбор варианта зависит от того, следует ли сохранить для компонентов определения материалов.

Выберите один из следующих режимов сохранения Материалов:

•Никогда не декомпозировать элементы. Сохранение материалов не гарантируется.

Этот вариант используется по умолчанию: сложные (многослойные и профилированные) элементы не декомпозируются, потому что это приводит к существенному увеличению частей Конструктивных Элементов в IFC-модели.

•Декомпозировать только необходимые для сохранения материалы. Программа будет декомпозировать элементы только в том случае, если это будет единственной возможностью сохранения определений материалов.

•Декомпозировать все элементы на части, сохранив материалы. Все сложные элементы будут декомпозированы на части с гарантией сохранения материалов.

Примечания:

–Эти настройки сохранения Материалов относятся только к IFC2x3.

–Для IFC4 следует использовать находящиеся ниже элементы управления: См. Разделить сложные Элементы Здания на части.

Многослойные конструкции и Сложные Профили

Разделить сложные Элементы Здания на части

Активация этого маркера позволяет разделить на части сложные Элементы Здания. Данный параметр действует только для IFC4 Reference View. Эта функция не влияет на определения материалов (в IFC4 определения материалов сохраняются независимо от декомпозирования или сохранения сложных элементов).

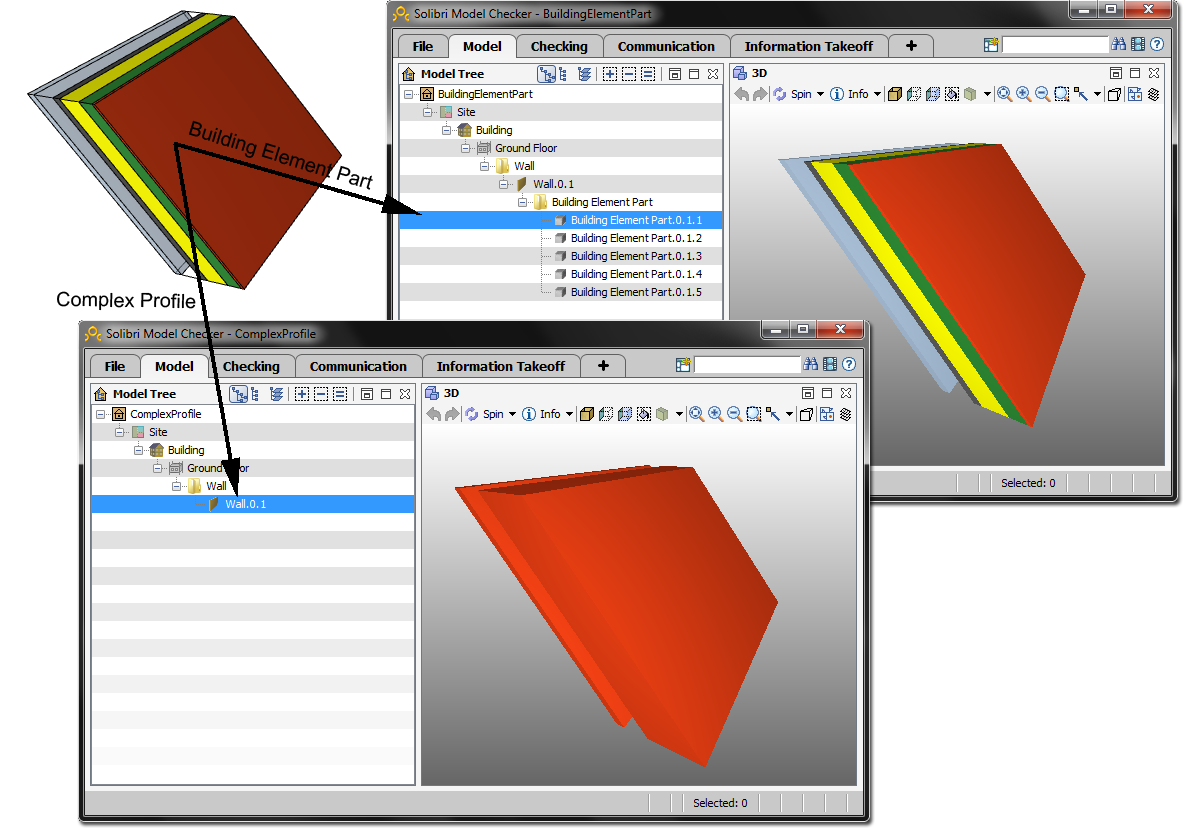

Если маркер активирован, то многослойные и профилированные элементы разделяются на так называемые “Части Конструктивных Элементов”. Таким образом, например, получающий модель инженер-конструктор будет знать, что в составе многослойной стены присутствует воздушная прослойка.

При активации этого маркера:

–становится доступен расположенный ниже древовидный список, позволяющий выбрать отдельные типы элементов для разделения на составляющие (элементы, маркеры которых не отмечены, не будут декомпозированы).

Если маркер не активирован, то ни один сложный элемент не будет разделен на части.
