Фильтрация Модели для Импорта (Дополнительная Фильтрация)

Выполняя Связывание, Объединение или Открытие IFC-файла, вы должны выбрать IFC-транслятор для Импорта, который будет управлять процессом преобразования данных. Каждый IFC-транслятор для Импорта имеет фильтр (см. Фильтрация Модели для IFC-импорта), определяющий элементы IFC-модели, которые должны быть импортированы в проект ARCHICAD (и какие должны игнорироваться).

Каждый Транслятор для Импорта содержит также и другой, дополнительный  Фильтр Модели. Этот диалог (Фильтрации Модели для Импорта) позволяет более точно настроить набор импортируемых IFC-элементов на основе различных категорий (типа, этажа, владельца и т.д.).

Однако этот диалог дополнительной Фильтрации Модели для Импорта не открывается по умолчанию. Чтобы использовать эту функцию, ее необходимо включить в диалоге Параметров IFC-трансляции.

1.Активируйте команду меню Файл > Взаимодействие > IFC > IFC-трансляторы.

2.Выберите Транслятор для Импорта.

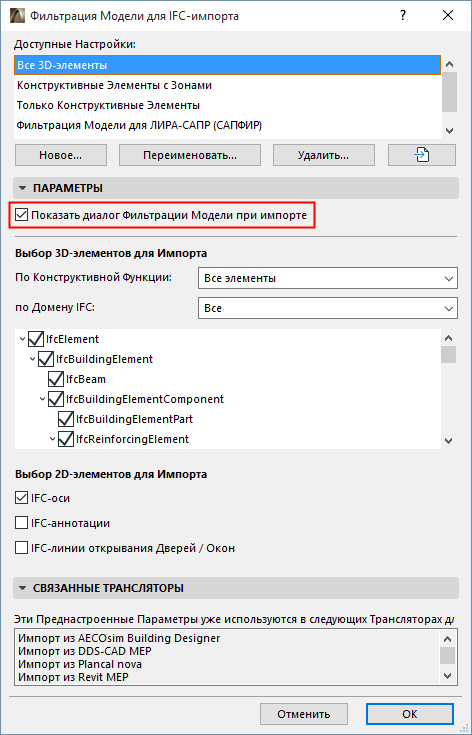

3.В разделе Параметров откройте нажмите кнопку Параметров Фильтрации Модели.


4.Активируйте маркер Показать диалог Фильтрации Модели при импорте.


В результате диалог Фильтрации Модели для Импорта будет появляться автоматически в процессе открытия, связывания или объединения IFC-файла в ARCHICAD. В этом диалоге вы сможете настроить специальную фильтрацию импортируемых элементов.

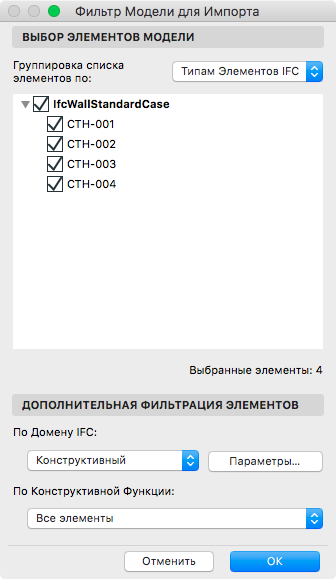

 ModelFilterOpen.png     ModelFilterMerge.png

Группировка списка элементов по

Для упрощения фильтрации элементы группируются по:

Типам Элементов IFC

Этажам: список элементов упорядочивается по этажам, на которых они расположены.

Слоям: список упорядочивается по слоям, назначенным IFC-элементам.

Владельцам Элементов: элементы и типы элементов упорядочиваются по их создателям в IFC-модели.

Примечание о Владельцах Элементов

Элементы IFC-моделей всегда содержат информацию о владельцах. При многократной передаче IFC-файла между несколькими пользователями элемент может иметь и несколько владельцев.

Определение ifcProject, как и все прочие IFC-определения, имеет владельца. Информация о владельце определения ifcProject добавляется в Информацию о Проекте ARCHICAD при импорте IFC-модели в ARCHICAD. При экспорте из ARCHICAD всем элементам модели назначается этот владелец.

Дополнительная Фильтрация Элементов

При необходимости элементы можно дополнительно отфильтровать по Домену IFC или по Конструктивной Функции.
