Параметры импорта для элементов в Paper Space

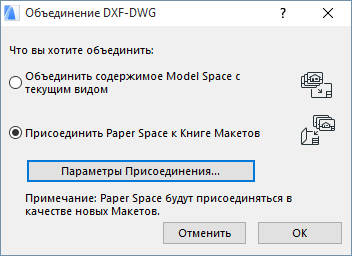

Чтобы открыть этот диалог, воспользуйтесь командой меню Файл > Взаимодействие > Объединить, а затем укажите объединяемый файл DXF или DWG. В открывшемся диалоговом окне Объединение DXF-DWG выберите второй вариант (Присоединить Paper Space к книге макетов) и затем нажмите кнопку Параметры присоединения.
При этом открывается диалог Параметры импорта для элементов в Paper Space.
Транслировать блоки AutoCAD как. Как и в параметрах открытия диалога установки параметров трансляции, здесь предоставляется три варианта:
•2D-элементы
•Сгруппированные 2D-элементы
•Библиотечные Элементы
Для получения дополнительной информации, см. Параметры Открытия (Параметры Трансляции DXF/DWG).
Преобразовать AutoCAD Leader в выносные надписи. Отметьте этот маркер, чтобы при объединении выполнялось это преобразование.
Если этот маркер не отмечен, то AutoCAD Leader преобразуются в простые 2D-элементы ARCHICAD. Этот маркер оказывается недоступным (представлен серым цветом), если не загружено соответствующее расширение ARCHICAD.
Этот маркер также имеется в диалоге Параметры трансляции DXF-DWG в Специальные функции > Дополнения к открытию (здесь этот маркер называется Конвертировать линии-выноски в выносные надписи).
Нажмите кнопку ОК для подтверждения произведенных установок и выхода из диалога, или кнопку Отменить для выхода без сохранения произведенных изменений.
Если объединяется Paper Space, то определения Paper Space будут преобразованы в макеты книги макетов ARCHICAD. Кроме того, создается новый основной макет в том случае, когда чертеж DXF-DWG содержит определения размеров, которые отсутствуют в файле проекта ARCHICAD.

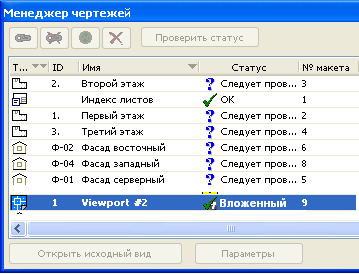

Содержимое Viewport файла DXF-DWG будет преобразовано в чертежи при объединении с ARCHICAD. Эти чертежи будут размещены в макете согласно определения их Viewport в AutoCAD. Эти чертежи являются нередактируемыми; они приводятся в менеджере чертежей ARCHICAD с состоянием Вложенный.
Если элементы были построены в Paper Space файла DXF-DWG, то они конвертируются в элементы ARCHICAD и размещаются непосредственно в макет, которому они принадлежат.
