Другие панели диалога Параметры двери/окна

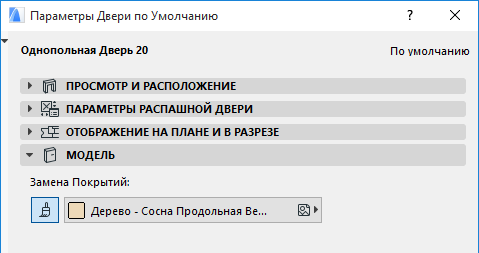

Параметры Двери/Окна - панель Модель (по умолчанию скрыта)
По умолчанию данная панель скрыта. Активировать отображение этой панели в Диалогах Параметров Дверей/Окон можно при помощи команды меню Параметры > Окружающая Среда > Диалоги Параметров Инструментов.
Воспользуйтесь этой панелью, чтобы задать единое Покрытие для всего объекта Двери или Окна.
Нажмите кнопку Покрытие и выберите из выпадающего списка нужное Покрытие.

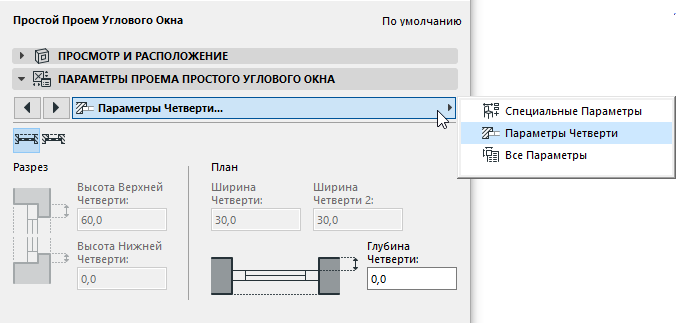

Элементы Управления Четвертями Дверей/Окон (только для Нестандартных или Наследуемых Проемов)
Отдельная вкладка Параметров Четверти доступна только для некоторых Дверей/Окон, не входящих в стандартную библиотеку ARCHICAD.
Данные элементы управления позволяют настроить различные параметры четвертей, такие как Высота Верхней Четверти, Глубина Нижней Четверти, конструкция Четверти или Отлива, Глубина левого и правого Откосов и Глубина Четверти.
Выберите из выпадающего меню один из преднастроенных Маркеров или загрузите другой объект маркера.
Чтобы активировать отображение маркеров окон/дверей на плане, воспользуйтесь соответствующими Настройками Окон/Дверей, активировав команду меню Документ > Модельный Вид > Параметры Модельного Вида.
Для получения дополнительной информации, см. Параметры Модельного Вида для Конструктивных Элементов.
Маркеры Размеров являются параметрическими GDL-объектами, которые всегда связаны с проемами.
Единицы измерения маркеров окон/дверей, а также единицы измерения подоконников/порогов, используемые в маркерах окон/дверей, устанавливаются в диалоге команды Параметры > Рабочая среда проекта > Размерные числа.
Для получения дополнительной информации, см. Размеры.
Выбранный Маркер отображается в окне предварительного просмотра.
Толщина пола. Используйте это окошко для того, чтобы маркер окна/двери указывал высоту подоконника/порога с учетом разницы в высоте между уровнем поля и основания стены (например, в связи с настилкой паркета). Это значение будет учитываться при вычислении и показе в маркере окна/двери высоты подоконника/порога.
Это значение не влияет на расположение окна/двери.
См. также Высота подоконника/порога с учетом толщины пола.
Стиль Текста Маркера Двери/Окна
См. Параметры Текста - панель Стиль Текста.
Символ и Текст Маркера Двери/Окна
См. Параметры Разреза/Фасада - панель Символ и Текст Маркера.
