Страница Типа Откоса находится в Панели Специальных Параметров Дверей и Окон (Библиотека ARCHICAD).
Данная страница предназначена для настройки замыкания торцов стены, образующего откосы проема. (Эти настройки учитываются только при размещении проемов в многослойных стенах.)
•Эти параметры влияют только на отображение проемов в 2D-видах.
•Эффект установки поворота штукатурки будет отображаться в окнах Разрезов/Фасадов как продолжение многослойной стены до коробки. (Для включения этого эффекта в 3D-окне необходимо отметить маркер “Показать в 3D” в разделе управления Поворотом Штукатурки.)
Параметры Закладки Замыкание Слоев
На этой закладке присутствуют два вида параметров:
•Параметры Замыкания (при активации Замыкания Слоев); И
•Настройки Поворота Штукатурки, не зависящие от типа Замыкания Слоев.
Способ Замыкания
Выберите из выпадающего списка Способ Замыкания или вариант Без Замыкания.
Доступные способы замыкания зависят от типа используемой четверти.
Параметры Замыкания
Эти настройки зависят от примененного Способа Замыкания.
Для получения подробной информации см. Специальное закрытие.
Сторона Проема: Данный параметр позволяет выбрать левый, правй или оба откоса проема.
Воспользуйтесь выпадающим списком Поворачивающих Слоев, чтобы настроить количество поворачивающих количество слоев, начиная с Наружной или Внутренней поверхности стены. Выбор поверхности осуществляется при помощи выпадающего списка Начала Нумерации, расположенного ниже.
Ширина Профиля: Этот параметр становется активен при выборе Готового (заводского) Замыкания Слоев. Задайте ширину замыкающего элемента.
Активируйте этот маркер, чтобы добавить Термовкладыш.
Введите значение толщины Термовкладыша.
Данные параметры управляют поворотом штукатурки независимо от выбранного Способа Замыкания.
Примечание: Слой штукатурки будет поворачивать снаружи контура стены, определенного в Параметрах Четверти.
Примечание: Нельзя одновременно использовать Наличник и Поворот Штукатурки.
Определение Слоя Штукатурки
Сначала следует выбрать слой стены, который должен рассматриваться как штукатурка:
•Использовать Отделку Стены: в качестве штукатурки будет использоваться компонент Отделки многослойной конструкции стены.
Альтернативный вариант:
•Предел Толщины Штукатурки: Введите значение максимальной толщины слоя, например, все слои толщиной до 40 мм., рассматриваются как штукатурка.
Настроив определение слоев штукатурки, воспользуйтесь расположенными ниже элементами управления, чтобы настроить поворот слоев:
•либо выберите вариант Автоматически (все слои, определенные как штукатурка в Определение слоя штукатурки (см. выше), будут повернуты), или
•укажите Количество Слоев для Поворота.

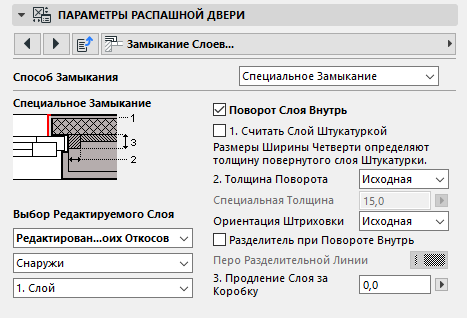

Если Вы хотите использовать специальный тип закрытия, то сможете устанавливать параметры замыкания отдельно для каждого слоя.
Сначала из списка Выбора слоя для редактирования, выберите левый, правый или оба бруса.
Затем выберите слой для поворота. Слои нумеруются, начиная от Наружной к Внутренней поверхности Стены.
Справа отметьте маркер Поворот слоя внутрь, если хотите включить поворот для редактируемого в данный момент слоя; затем настройте оставшиеся параметры (толщины, ориентацию штриховки, перо линии разделителя) редактируемого слоя.
Отметьте маркер Считать слой штукатуркой, если хотите, чтобы слой вел себя как штукатурка: то есть, он будет поворачиваться вдоль проема в стене, как это определено четвертью.
Примечание: Если слой стены определен как Ядро, то он не может рассматриваться штукатуркой, и этот маркер не оказывает никакого воздействия.
