Crear Hueco en Estructura Compleja

En la Planta o en la Ventana de Sección:

1.Seleccione cualquier Estructura Compleja de la Planta o Sección.

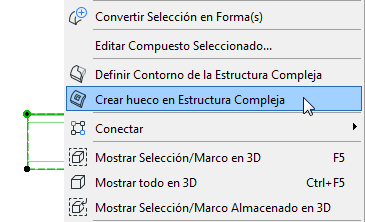

2.Desde el menú contextual, elija Crear Hueco en Estructura Compleja.

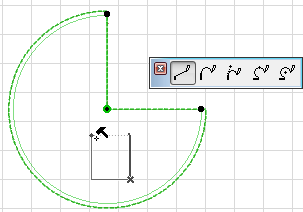

3.Dibuje el polígono que desee en la Estructura Compleja. (El plano de la abertura es la Planta, pero puede editarla más adelante.)

Ver Editar hueco de la Estructura Compleja.

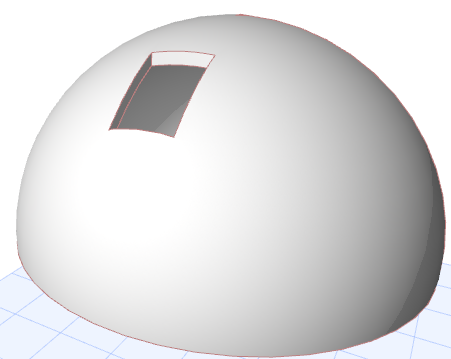

4.Vea el resultado en 3D:


En la Ventana 3D:

1.Seleccione la Estructura Compleja.

2.Desde el menú contextual, elija Crear Hueco en Estructura Compleja.

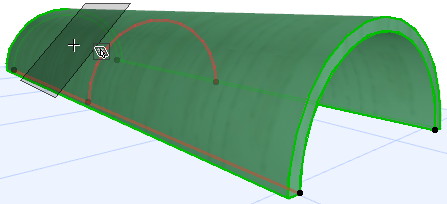

3.Elija un plano de input en el que desee dibujar el hueco; utilice la información para elegir la ubicación que desee para el plano. (Elija un plano en cualquier parte del modelo; no tiene por qué estar encima de la Estructura Compleja).


4.Dibuje el polígono que desee en el plano de input. Puede editarlo más adelante.

Ver Editar hueco de la Estructura Compleja.

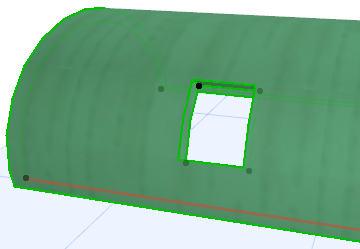

5.Vea el resultado.


Listado de Huecos de Estructura Compleja en el Esquema Interactivo

Las propiedades de los Huecos de Estructuras Complejas (p. ej., los Huecos en Superficie y el Perímetro) se pueden listar en un Esquema Interactivo. Al igual que con otros elementos, puede establecer una preferencia (“Reglas de Cálculo”) para el tamaño de los huecos que deben tenerse en cuenta a la hora de calcular el volumen o la superficie de la Estructura Compleja.

Para mas detalles, ver Reglas de Definición de Parámetros Condicionales.
