Estructura Volada en Tramo y Rellano

Estas definiciones están disponibles si elige un tipo de Estructura Volada para el Tramo y/o el Rellano.

Ver Elegir el Tipo de Estructura.

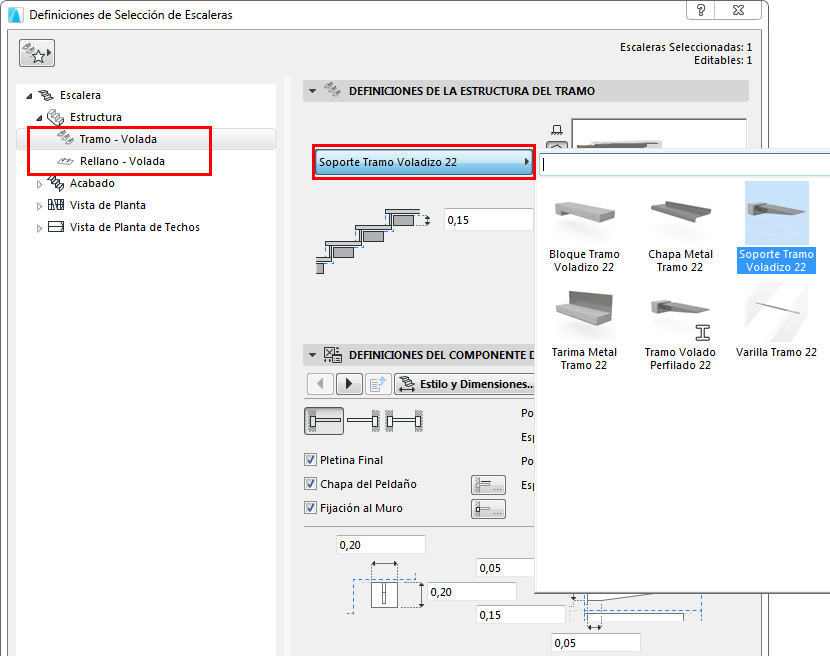

Elija un tipo de Componente de Volada - p. ej. Soporte o Bloque.


Use el Panel de Componente de Volada para configurar la estructura elegida. Algunas opciones se dibujan debajo:

•Definir la estructura volada en lado izquierdo, derecho o en ambos lados de la Escalera

•Añadir una Pletina de Peldaño adicional

•Añadir una Fijación al Muro opcional

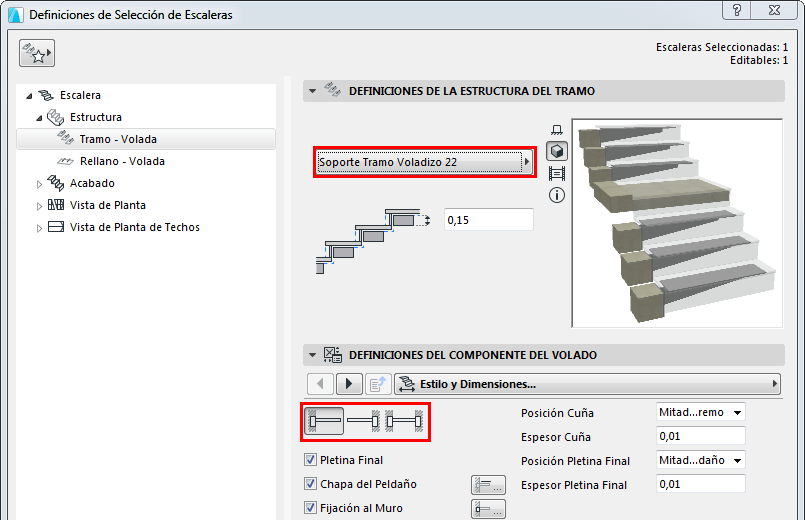

Soportes en Lado Izquierdo

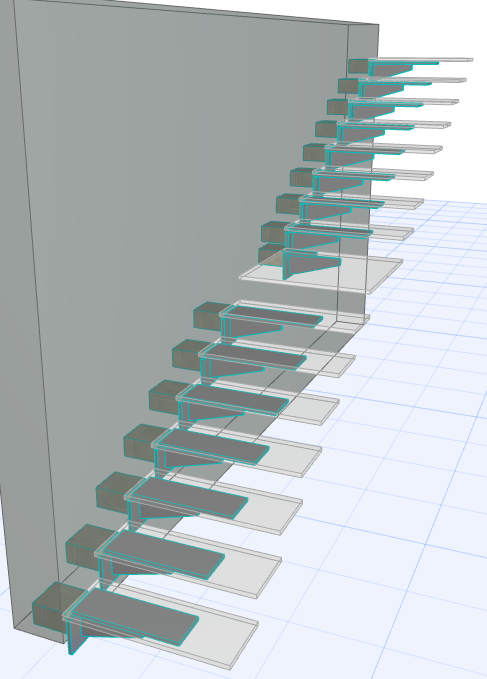

Volada usando Pletina de Peldaño y Fijación al Muro

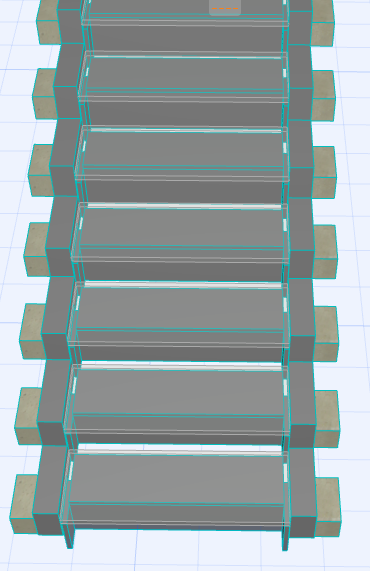

Volada en Ambos Lados, con Zancas
