En la Ventana 3D o Sección/Alzado:
1.Seleccione una Viga.

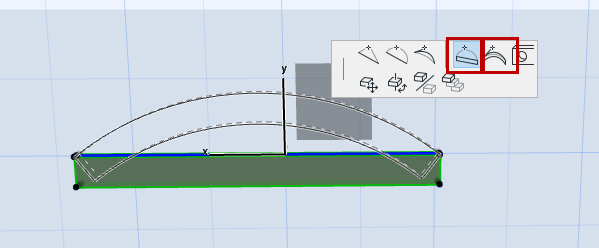

2.Use los comandos de la paleta flotante para curvar el eje verticalmente, o edítela usando la tangente.
Una curva vertical de una Viga no puede curvarse sobre sí misma.
Una Viga no se puede curvar en horizontal y en vertical a la vez.

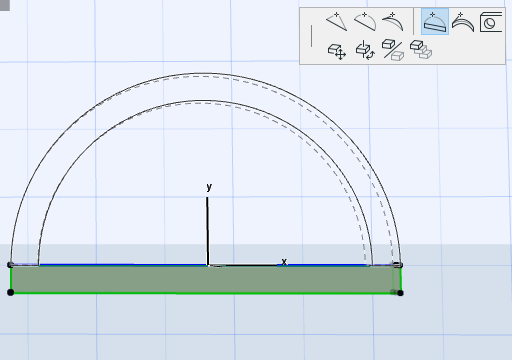

•Para una Viga recta: su altura de curvado no puede ser mayor que el radio de la curva.

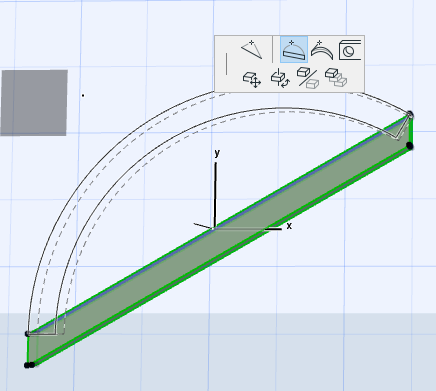

•Para una Viga inclinada: los puntos de inicio y fin del arco no pueden estar más abajo que el orígen del arco

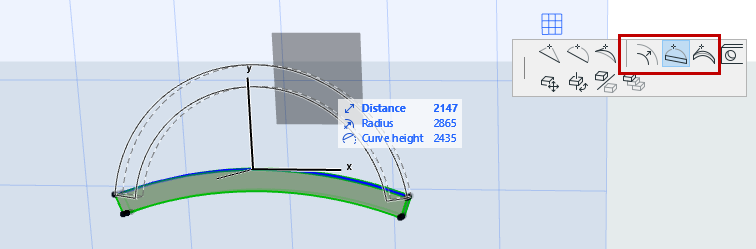

•Para una Viga curva en la vertical, también está disponible el comando de Alargo Radial:
Alternativamente, en las Definiciones de la Viga del Cuadro Info: haga clic en el icono Curva y defina la altura de la Cuerda/Arco.
•Se pueden insertar valores negativos
•Si la Viga inicial era curvada en la horizontal, al hacer clic en el icono Curva asignará una curva vertical y eliminará la curva horizontal.
