Parámetros de listado de Pilares (Segmentos)
Parámetro |
Descripción Corta |
Descripción Larga |
|
Profundidad/Diámetro del Núcleo Pilar (Segmento) |
Para Pilares rectangulares o Personalizados: una de las dimensiones del Pilar en sección transversal (La otra dimensión es el “Espesor del Núcleo”). No incluye el Revestimiento. (Para incluirlo, use el campo de “Ancho” General.) |
Para Pilares circulares: el diámetro del Pilar |
|

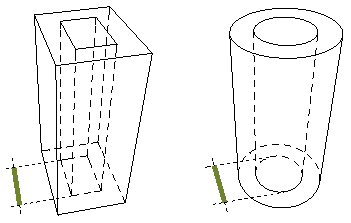

Espesor del Núcleo |
Para Pilares rectangulares o Personalizados: una de las dimensiones del Pilar en sección transversal (La otra dimensión es la “Profundidad/Diámetro del Núcleo”). No incluye el Revestimiento. (Para incluirlo, use el campo de “Ancho” General.) |
Para Pilares circulares: el diámetro del Pilar |
|
Ángulo de Inclinación |
Igual que el parámetro General de "Ángulo de Inclinación" |
|
|
Sección del Pilar (Segmento) |
Rectangular, Circular o Perfilado |
Definido en las Definiciones del Pilar |
|
Superficie de los Extremos del Pilar (Segmento) |
Superficie asignada a los Extremos del Pilar. |
Definido en las definiciones del Pilar (a través del Material de Construcción, o Sobrescribir en el panel Modelo) |
|
Superficie Extrusionada del Pilar (Segmento) |
Nombre de la Superficie asignada a la Extrusión del Pilar |
Definido en las definiciones del Pilar (a través del Material de Construcción, o Sobrescribir en el panel Modelo) |
|
Material de Construcción Revestimiento Pilar (Segmento) |
Nombre Material de Construcción asignado a la Envolvente (Revestimiento) |
Definido en las Definiciones del Pilar |
|
Área de la Superficie del Revestimiento del Pilar (Segmento) |
Área de la Superficie neto del envolvente del Pilar en todos los lados |
Superficies superior e inferior del Envolvente son ignoradas. Reducido por las Operaciones de Elementos Sólidos |
|
Tipo de Revestimiento del Pilar (Segmento) |
Núcleo, Acabado u Otro |
Definido en las Definiciones del Pilar Este ajuste afecta a la visualización del Pilar, según las Definiciones de Visualización Parcial de la Estructura. |
|
Área Bruta de la Superficie del Núcleo del Pilar (Segmento) (sin cara Sup. ni Inf.) |
Área Bruta de la Superficie del Núcleo del Pilar en todaslas caras. |
Superficies superior e inferior del Pilar son ignoradas. Las Operaciones de Elementos Sólidos son ignoradas |
|
Área Bruta de la Superficie Superior (o Inferior) del Núcleo del Pilar (Segmento) |
Área de superficie de la sección transversal del núcleo en la parte superior (o inferior) del Pilar |
No tiene en cuenta las Operaciones de elementos sólidos |
|
Área Bruta de la Superficie del Acabado del Pilar (Segmento) (sin cara Sup. ni Inf.) |
Área Total de la Superficie del Envolvente del Pilar en todos los lados |
Superficies superior e inferior del Envolvente son ignoradas. Las Operaciones de Elementos Sólidos son ignoradas |
|
Área Bruta de la Superficie Superior del Acabado (o Inferior) |
Área de superficie de la sección transversal del envolvente en la parte superior (o inferior) del Pilar |
No tiene en cuenta las Operaciones de elementos sólidos |
|
Perímetro del Perfil Pilar (parte inferior) |
Perímetro del perfil en la parte inferior del Pilar (o segmento). |
El plano de perfil es perpendicular al eje del Pilar. |
|
Área del Pilar (obsoleto) |
Área de la sección del Pilar proyectada perpendicularmente en la Planta. Incluye el área de la Envolvente, si la tiene. |
Obsoleto. Use el parámetro de Área general. |
|
Volumen Total del núcleo Pilar (Segmento) |
Volumen Total del núcleo Pilar. |
Las Operaciones de Elementos Sólidos son ignoradas |
|
Volumen Total del envolvente Pilar (Segmento) |
Volumen Total del envolvente Pilar. |
Las Operaciones de Elementos Sólidos son ignoradas |
|
Altura máxima del Pilar |
Para Pilares cortados, p. ej., por una Cubierta inclinada: el punto más alto del Pilar |
|
|
Altura mínima del Pilar |
Para Pilares cortados, p. ej., por una Cubierta inclinada: el punto más bajo del Pilar |
Para Pilares rectos o inclinados: equivalente a Altura (campo General). |
|
Área Neta de la Superficie del Núcleo del Pilar (Segmento) (sin cara Sup. ni Inf.) |
Área de la Superficie Neta del Núcleo del Pilar en toda slas caras ( pero no la superior e inferior) |
Superficies superior e inferior del Pilar son ignoradas. Reducido por las Operaciones de Elementos Sólidos |
|
Área Neta de la Superficie de la Cara Inf. del Núcleo del Pilar (Segmento) |
Área de superficie de la sección transversal del Núcleo en la parte inferior del Pilar. |
Reducido por las Operaciones de Elementos Sólidos |
|
Área Neta de la Superficie de la Cara Sup. del Núcleo del Pilar (Segmento) |
Área de superficie de la sección transversal del Núcleo en la parte superior del Pilar. |
Reducido por las Operaciones de Elementos Sólidos |
|
Área Neta de la Superficie Inferior del Acabado |
Área de superficie de la sección transversal del envolvente en la parte inferior del Pilar |
Reducido por las Operaciones de Elementos Sólidos |
|
Área Neta de la Superficie Superior del Acabado |
Área de superficie de la sección transversal del envolvente en la parte superior del Pilar |
Reducido por las Operaciones de Elementos Sólidos |
|
Volumen Neto del núcleo Pilar (Segmento) |
Volumen Neto del núcleo Pilar. |
Reducido por las Operaciones de Elementos Sólidos |
|
Volumen Neto del envolvente Pilar (Segmento) |
Volumen neto del envolvente del Pilar en todos los lados |
Reducido por las Operaciones de Elementos Sólidos |
|
