Parámetro
Descripción Corta
Descripción Larga
Dimensiones Salida
(Para Puertas solamente). Ancho y Altura de salida, según lo ajustado en las Definiciones de Puerta (Definiciones Personalizadas, Página de Tamaños Nominales y Tolerancia)
Espesor del Marco
Espesor del Marco, como definido en las Definiciones de Ventana (Definiciones Personalizadas, página de Marco y Hoja).
Dimensiones Hoja
(Para Puertas solamente). Ancho y Altura de la hoja, según lo ajustado en las Definiciones de Puerta (Definiciones Personalizadas, Página de Tamaños Nominales y Tolerancia)
Tamaño A x H Nominal
Muestra las dimensiones como “Alto x Ancho”.
Los parámetros de Altura y Anchura que están ajustados como "Nominal" en el diálogo de Definiciones (Definiciones Personalizadas, página de Tamaños Nominales y Tolerancia).
Tamaño A x H x T Nominal
Muestra las dimensiones como “Alto x Ancho x Espesor del Muro”.
Los parámetros de Altura y Anchura que están ajustados como "Nominal" en el diálogo de Definiciones (Definiciones Personalizadas, página de Tamaños Nominales y Tolerancia), y el espesor del Muro en el que está ubicada la P/V. (Igual que el Volumen Nominal de la abertura P/V).
Altura de la Abertura Nominal de P/V en la cara frontal
Altura de vano, reducido por la cabecera+antepecho del telar.
Relevante para aberturas desde la biblioteca de ARCHICAD 10, si el parámetro “Tamaño Nominal = Tamaño interior Jamba” está activado.
Altura de la Abertura Nominal de P/V en la cara opuesta a la frontal
Altura de vano, reducido por la cabecera+antepecho del telar.
Relevante para aberturas desde la biblioteca de ARCHICAD 10, si el parámetro “Tamaño Nominal = Tamaño interior Jamba” está activado.
Área de la Superficie de la Abertura Nominal de P/V en el Lado del Telar
Altura entre el antepecho y el encabezado x ancho entre jambas laterales
Relevante para aberturas desde la biblioteca de ARCHICAD 10, si el parámetro “Tamaño Nominal = Tamaño interior Jamba” está activado.
Área de la Superficie de la Abertura Nominal de P/V en el Lado Opuesto del Telar
Altura de vano x Ancho de vano
Relevante para aberturas desde la biblioteca de ARCHICAD 10, si el parámetro “Tamaño Nominal = Tamaño interior Jamba” está activado.
Ancho de la Abertura Nominal de P/V en la cara frontal
Ancho de vano, reducido por las jambas laterales del telar.
Relevante para aberturas desde la biblioteca de ARCHICAD 10, si el parámetro “Tamaño Nominal = Tamaño interior Jamba” está activado.
Ancho de la Abertura Nominal de P/V en la cara opuesta a la frontal
Ancho de vano
Relevante para aberturas desde la biblioteca de ARCHICAD 10, si el parámetro “Tamaño Nominal = Tamaño interior Jamba” está activado.
Orientación Puerta/Ventana
I para Izquierda, o D para Derecha
La dirección en la que se abre la puerta o ventana. La orientación también se indica mediante la línea de abertura de la Planta
Cotas del Telar
Ancho y Altura de la ventana.
Los parámetros de Altura y Anchura ajustados para las Dimensiones del Telar, en el diálogo de Definiciones de Puerta/Ventana (Definiciones Personalizadas, página de Tamaños Nominales y Tolerancia).
Valor Antepecho/Dintel
Distancia desde el encabezado (o desde el antepecho) hasta la Base del Muro (o hasta el Piso Actual), según lo ajustado por el usuario.
Valor o antepecho/dintel según lo ajustado en el panel Previsualización y Situación del cuadro de diálogo de definiciones.
Dimensiones Unidad
Ancho y altura de la unidad de puerta/ventana, según lo ajustado en el cuadro de diálogo de Definiciones.
La “unidad” es el marco de la puerta/ventana; es el equivalente al vano menos el valor de tolerancia
Visualizar desde el Lado del Telar
Vista de la puerta/ventana desde el lado del telar.
Visualizar desde el Lado Opuesto al del Telar
Vista de la puerta/ventana desde el lado opuesto del telar.
Altura de la Abertura de P/V en el lado del Telar
Distancia desde la base del Muro a la cabecera.
Definido como la suma de la altura antepecho más la altura de la puerta/ventana, teniendo en cuenta la geometría del telar
Altura de la Abertura de P/V en el Lado Opuesto del Telar
Distancia desde la base del Muro al dintel en el Lado Opuesto del Telar.
Definido como la suma de la altura antepecho más la altura de la puerta/ventana, teniendo en cuenta la geometría del telar
Altura Nominal Superior de P/V
Distancia desde la base del Muro hasta el dintel, teniendo en cuenta la geometría del telar Definido como la suma de la altura antepecho más la altura de la puerta/ventana, teniendo en cuenta la geometría del telar
Altura Nominal del antepecho de P/V
Distancia desde la base del Muro hasta la parte superior del antepecho Incluye el valor del antepecho más la altura antepecho (si lo hubiera) del telar
Altura de la Abertura de P/V en la cara opuesta a la frontal
Altura de vano, menos la cabecera+antepecho del telar
Relevante para aberturas desde la biblioteca de ARCHICAD 10, si el parámetro “Tamaño Nominal = Tamaño interior Jamba” está desactivado.
Altura de la Abertura de P/V en la cara opuesta a la frontal
Altura de vano
Relevante para aberturas desde la biblioteca de ARCHICAD 10, si el parámetro “Tamaño Nominal = Tamaño interior Jamba” está desactivado.
Área de la Superficie de la Abertura Nominal de la P/V
Altura de vano x Ancho de vano
Relevante para aberturas desde la biblioteca de ARCHICAD 10, si el parámetro “Tamaño Nominal = Tamaño interior Jamba” está activado.
Volumen de Abertura Nominal de P/V
Volumen, calculado con “Altura x Ancho x Espesor del Muro
Se trata de los parámetros de altura y ancho del tamaño de abertura definido como “nominal” en el cuadro de diálogo de definiciones de la abertura, y del espesor del muro en el que está ubicada la abertura (Igual que el Volumen Nominal de la abertura P/V).
Área de superficie de la Abertura de P/V en la cara opuesta a la frontal
Altura entre el antepecho y el encabezado x ancho entre jambas laterales
Relevante para aberturas desde la biblioteca de ARCHICAD 10, si el parámetro “Tamaño Nominal = Tamaño interior Jamba” está desactivado.
Área de superficie de la Abertura de P/V en la cara opuesta a la frontal
Altura de vano x Ancho de vano
Relevante para aberturas desde la biblioteca de ARCHICAD 10, si el parámetro “Tamaño Nominal = Tamaño interior Jamba” está desactivado.
Ancho de la Abertura de P/V en la cara frontal
Ancho de vano, menos las jambas laterales del telar
Relevante para aberturas desde la biblioteca de ARCHICAD 10, si el parámetro “Tamaño Nominal = Tamaño interior Jamba” está desactivado.
Ancho de la Abertura de P/V en la cara opuesta a la frontal
Ancho de vano
Relevante para aberturas desde la biblioteca de ARCHICAD 10, si el parámetro “Tamaño Nominal = Tamaño interior Jamba” está desactivado.
Altura del antepecho de P/V en la cara frontal
Distancia desde la base del Muro hasta el antepecho, teniendo en cuenta la profundidad de jamba del telar
Altura del antepecho de P/V en la cara opuesta a la frontal
Distancia desde la base del Muro hasta el antepecho, independientemente de la profundidad de jamba de antepecho del telar
Estructura del Muro de la Puerta/ventana
Nombre del Material de Construcción o Perfil del Muro en el que está colocada la puerta/ventana.
Espesor del Muro de la Puerta/ventana
Espesor del Muro en el que está situada la puerta/ventana

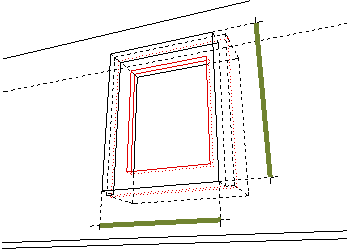

Dimensiones del Vano del Muro
El “Vano” es la Abertura recortada en el Muro, y está formado por las dimensiones de la unidad (marco) más los valores de tolerancia
