1。在平面图上，激活壳体工具并选择带简单输入方法的旋转几何方法。
2。创建一个45度角旋转的旋转壳体。
3。在选定壳体时，从上下文菜单中选择定义壳体轮廓。
4。如所示，定义一个要用来剪切壳体边缘的正方形轮廓。在3D中查看结果。
5。回到平面图，镜像此壳体的拷贝。
6。移动第二个壳体，使其沿靠第一个壳体。
7。在Y轴上稍微往上移动第二个壳体，使其稍微与第一个壳体重叠（这样，元素相互进行修剪就更容易）。在3D中查看

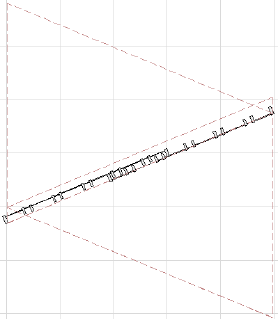

8。返回到2D窗口， 创建两个幕墙，每个都朝相反的方向，如所示在两个壳体之间延伸。
9。 在3D中查看。
10。将幕墙的位置编辑到合适的位置：提升幕墙，然后将其上角延伸到适当的高度。
11。现在依次选择每个幕墙，并按照这些步骤将其修剪到每个壳体来实现想要的几何形状。

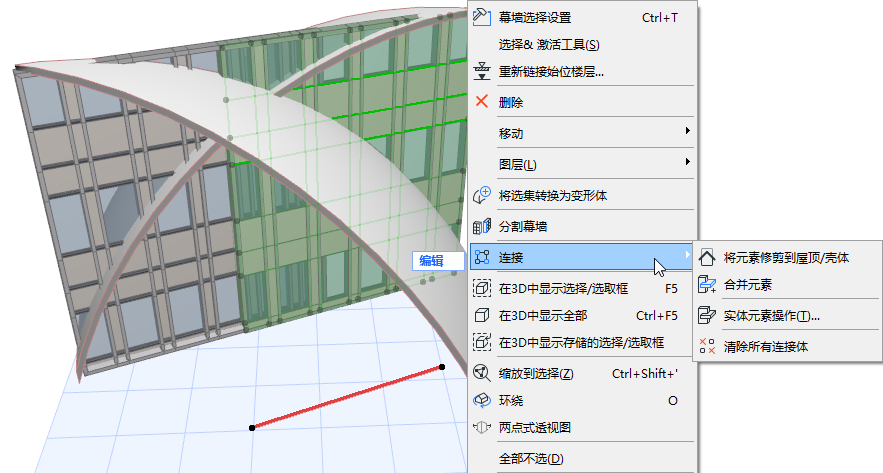

•选择其中一个幕墙并使用连接>将元素修剪到屋顶/壳体命令。
•将所选幕墙修剪到这两个壳体的每个壳体。
•现在选择另一个幕墙，并把它修剪到这两个壳体的每个壳体。
•按需多重复制得出的结构。
