在这里，绘制几个其截面有共同端点的旋转壳体，但它们相互之间稍有偏移。
然后在剖面图窗口中，分别选择每个壳体并用矩形形状绘制其轮廓－使用渐进较小的矩形。结果是有几个重叠的壳体段，每个大小稍有不同。
1。确保默认壳体的标高为0。

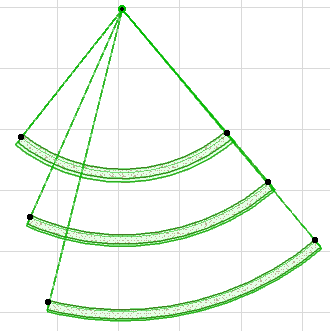

2。如所示，在平面图上绘制第一个旋转壳体。
3。用相同截面的起点多绘制两个旋转壳体，但每个都稍大并前一个开始偏移。

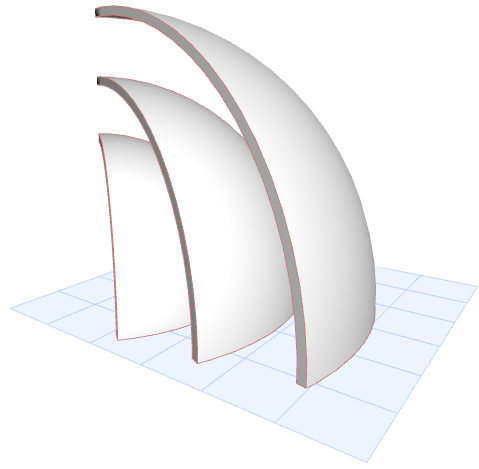

4。在3D中查看结果。
5。现在为这些壳体创建一个剖面图并打开剖面图窗口。

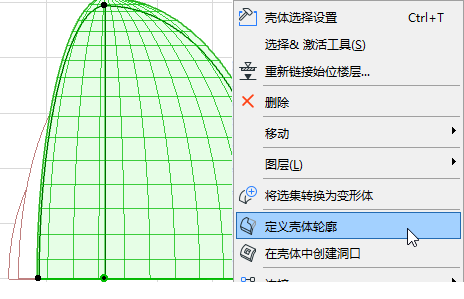

6。选择离您最近的壳体。从上下文菜单中选择定义壳体轮廓。

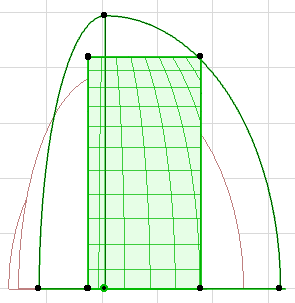

7。将轮廓绘制为矩形，
8。选择其它两个壳体并为它们定义矩形轮廓。

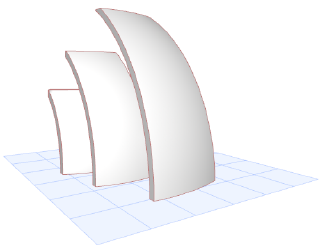

9。在3D中查看结果并按需进行调试。
