在平面图或剖面图窗口中：
1。在平面图或剖面图上选择任意壳体。

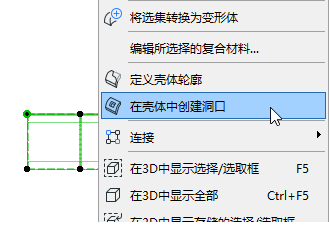

2。从上下文菜单选择在壳体中创建洞口。

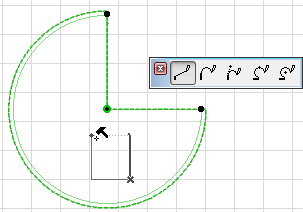

3。将想要的多边形绘制到壳体上 （洞口的平面虽是平面图，但以后可进行编辑。)
参见编辑壳体洞口。

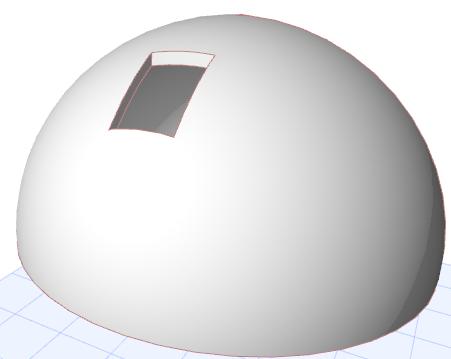

4。在3D视图中查看结果：
在3D窗口中：
1。选择壳体，
2。从上下文菜单选择在壳体中创建洞口。

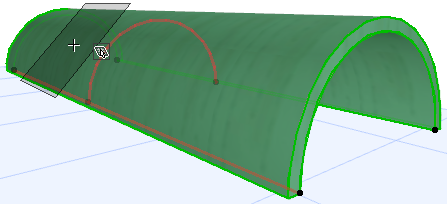

3。选择要绘制洞口的输入平面：用反馈选择想要的平面位置 （在模型的任意位置选择平面；不需要是壳体的顶部）。

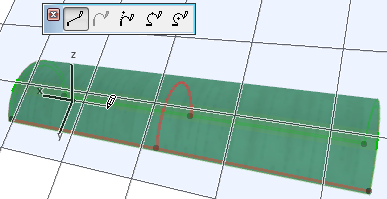

4。将想要的多边形绘制到输入平面上 可以后进行编辑。
参见编辑壳体洞口。

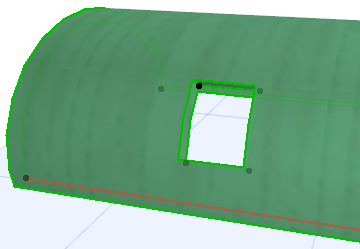

5。查看结果。
在交互式清单中列出壳体洞口
壳体洞口的属性（如洞口表面和周长）可在交互式清单中列出。就像使用其它元素一样，对于计算壳体体积或表面时应该考虑的洞口大小，可设置个性设置（“计算规则”）。
更多说明，参见条件参数设置规则。
