网面的显示

网面结构

在平面图只显示网面的轮廓和脊线。

注意:远处楼层(如果它们在楼层而非始位楼层上显示)上的网面和板的平面图轮廓,使用在项目首选项>传统所设置的线型显示。

在3D中,基于在信息框 中选择的构造方法或网面设置,网面可以三种方式显示:


仅表面

包括边缘的表面

实体主体

屋脊显示

在网面上有两种脊线类型:用户定义的和生成的脊线。每条生成的脊线与不同高度、还未与用户定义的脊线连接的两个网面点连接。

用户定义的脊线永远显示。

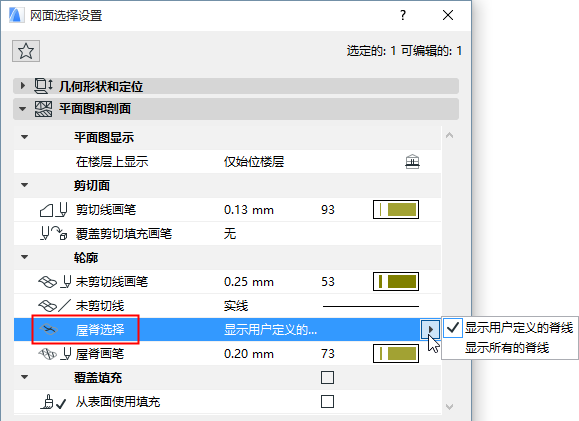

如果选择了显示所有的脊线选项,ARCHICAD也会显示通过连接网面节点所生成的脊线。(这个控制项位于网面工具设置)。生成的脊线只在它们与不同标高的点连接时才显示。


3D 表现:

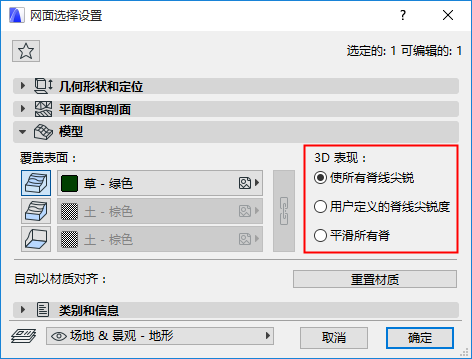

网面设置模型面板中的控制项定义了显示为平滑或尖锐的网面脊线。


使所有脊线尖锐:在3D窗口中显示有尖锐连接三角形的网面。

用户定义的脊线尖锐度:显示有尖锐连接用户自定义脊线的网面表面,并在其它地方有平滑连接表面的网面。

平滑所有脊:显示有光滑链接表面的网面。

如果选择平滑所有脊,则只有用户定义的脊线出现在3D视图。
