在平面图中创建幕墙

1。激活幕墙工具。

2。从信息框中选择多义线-单一几何方法。


3。绘制表示幕墙长度的参考线。

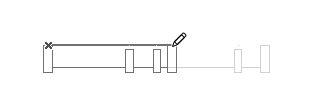

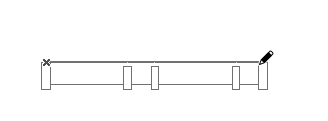

注释:如果您的方案内包含一个固定大小的栅格式样,重影反馈和铅笔/捕捉点则表示下一个需要完成的式样单元。

FixedSizeInput.png   FixedSizeInput2.png

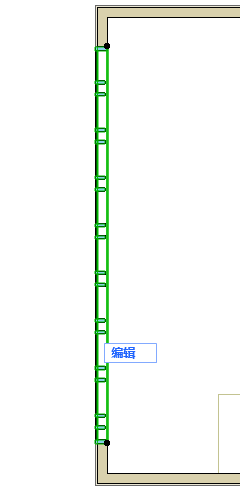

4。点击以完成参考线。

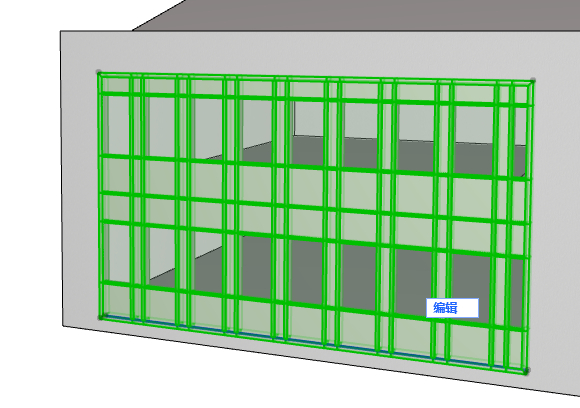

5。在3D窗口中查看结果。

CW1_5.png     CW1_5_2.png

连续幕墙

使用连续几何方法创建一个多单元幕墙。参考线为多义线。


就每个单元而言,您可以设置一个独立的方案并附上不同的式样 - 在编辑模式中。

框架通常会放置在两个相邻单元的连接部分。这样的一个框架无法删除 (如果需要,可通过选择编辑模式的框架并调整框架设置的类型,设置其类型不可视)。
