通过建筑构局常规方法输入幕墙。

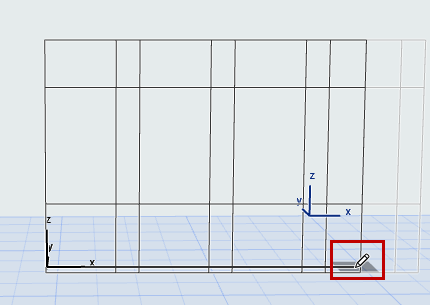

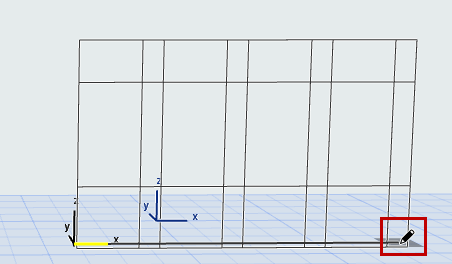

注意：如果您的方案内包含一个固定大小的栅格式样，重影反馈和铅笔/捕捉点则表示下一个需要完成的式样单元。
在3D窗口中，默认的幕墙输入平面与当前3D输入平面相同。
要定义其它输入平面，参见3D窗口中的幕墙输入平面。
多义线方法
1。随着幕墙工具的激活，选择多义线-信息框的单一几何方法和默认的输入平面。

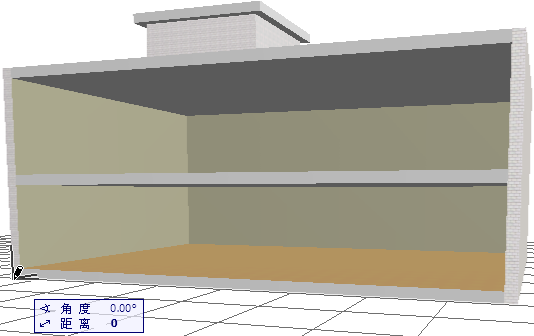

2。点击以开始绘制幕墙参考线。
在我们的例子中：
3。在建筑前端的角点击，定义参考线的长度。

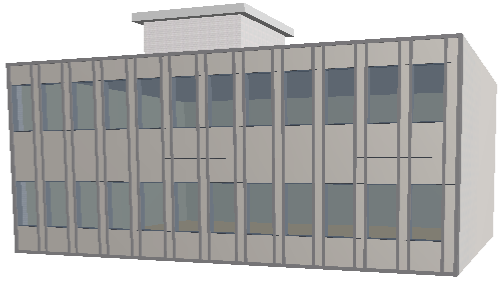

查看结果。
边界方法
1。随着幕墙工具的激活，从信息框选择边界几何方法和只能输入平面方法。
2。通过一系列的点击定义输入平面。
3。在输入平面上开始绘制想要的幕墙边界，如同绘制任何多边形一样，在每个节点上点击。
注意：此幕墙的参考线是您绘制的第一个边界线段。
4。随着锤子光标的出现，双击或点击以闭合多边形。

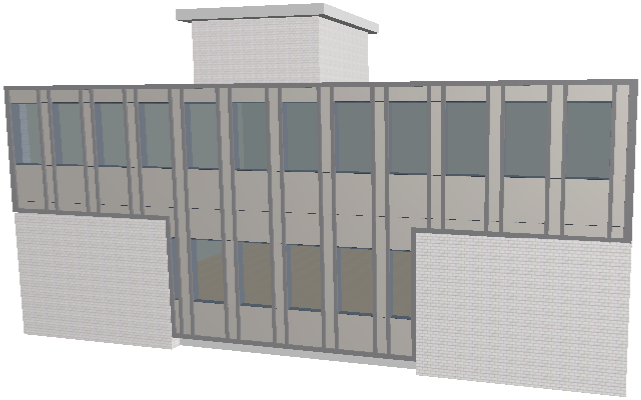

查看结果。
