这个设置面板对栏杆中所有横档和扶手类构件都适用：上横档、扶手和下横档。
可设置参数，基于选择的下横档组件（例如，内置截面）。
您必须为每个水平栏杆类型进行独立的组件设置（上横杆、扶手、下横杆）。
确保在对应的组件设置对话框中设置您需要的栏杆组件（例如，要编辑扶手，使用扶手设置对话框中的下扶手组件设置）。
下横档2D符号类型
在横档和扶手组件设置的2D表示标签页面上选择一种符号类型 。
横档和扶手组件2D符号显示
设置横档和扶手组件的2D显示，使用以下控制项（栏杆的可见和隐藏部分）。
显示/隐藏下横档和扶手的2D符号
默认情况下，栏杆组件的可见性在文档 > 模型视图> 模型视图选项> 栏杆选项中定义。
在栏杆设置中自定义栏杆符号可见性。（参见扶手平面图符号组件。）

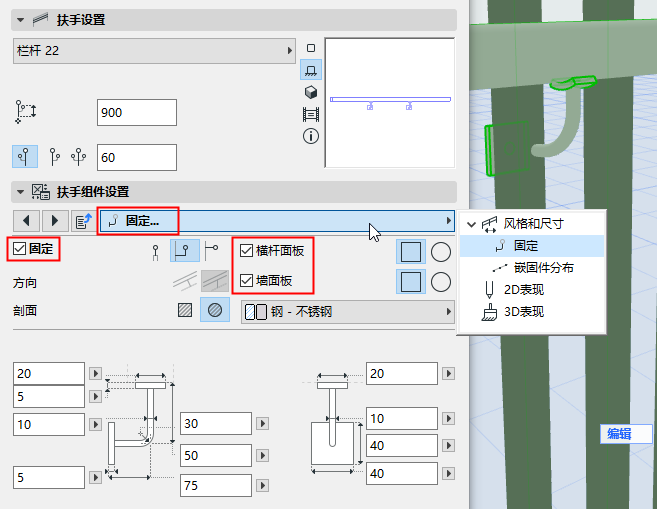

固定设置
通过栏杆组件设置中的固定标签页以访问设置，包括尺寸和建筑材料。对于使用复杂截面的横档和扶手的固定件，例如，其固定件可以包含墙连接片和栏杆连接片或两者都有。
两岸固定件排布

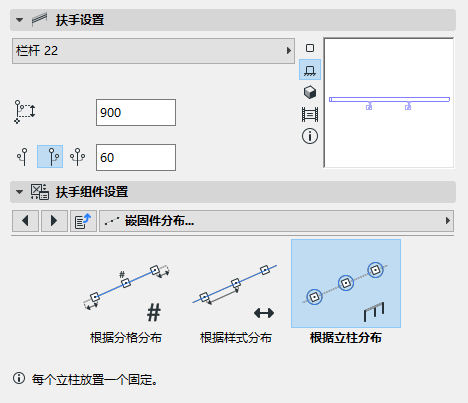

使用栏杆组件设置页面中的固定件排布标签页，以定义如何沿着下栏杆放置固定。
选择一个排布方法：
•按立柱分布: 为每一个立柱和内立柱放置一个固定件。

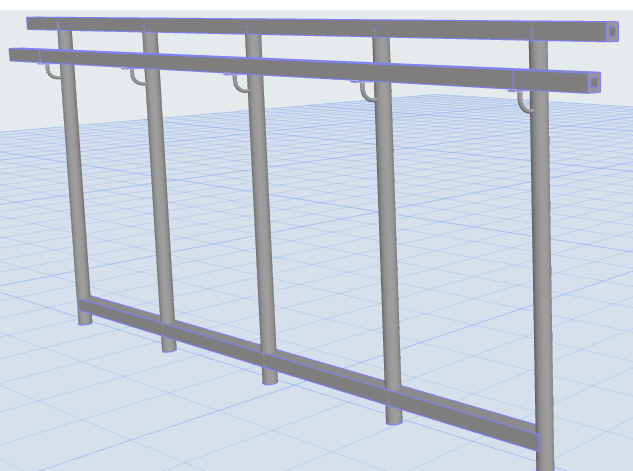

立柱和内立柱上的扶手固定件
•按分段分布
–在 排布数量 区域中，输入沿着单元长度排布固定件的总数量。
–到末端的距离 ，第一个/最后一个固定件相对于栏杆末端的距离。

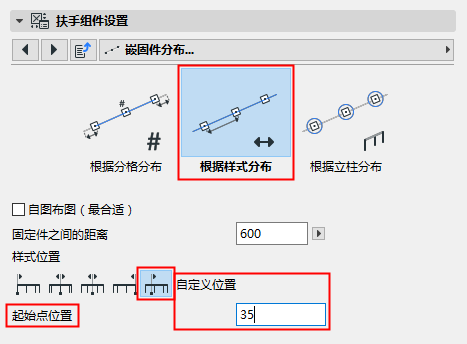

•按式样分布
–在您指定的样式长度内均匀地排布固定件
–选中自动排布（最佳匹配），或
–选择排布固定件的一个起点。
-单元的起始段和末段
-单元的中心：在中心放置一个固定件，然后以设定的间隔排布在每一侧。
-单元的中心，最佳匹配：以设定的间隔排布固定件，以便在单元长度上对称。
-自定义位置：输入起点（离单元起始段的距离）

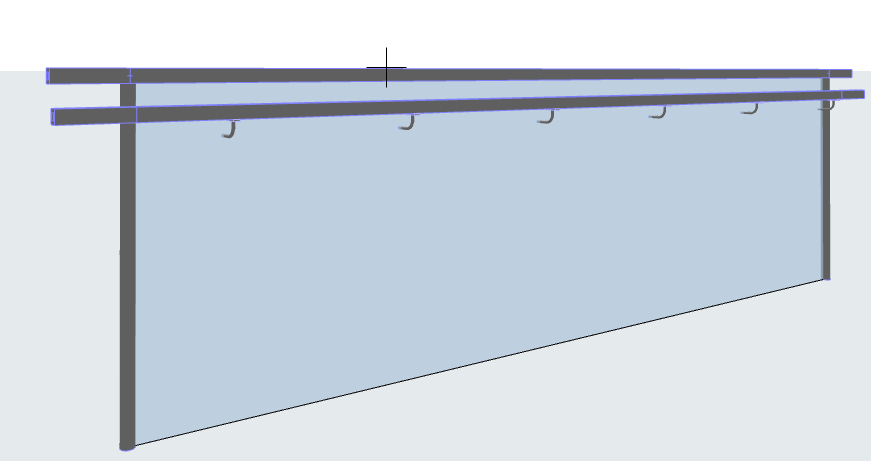

均匀间隔的扶手固定件：从自定义位置开始位置开始
