拉伸长度/调整角度
在梁的参考轴末端点上使用浮动工具框命令。

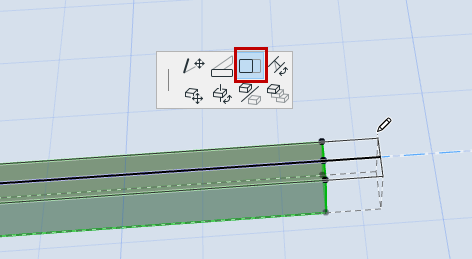

•拉伸长度
对于倾斜梁：
•以固定的倾斜度拉伸长度

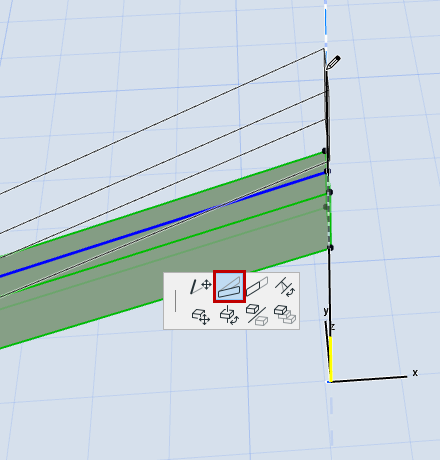

•修改角度

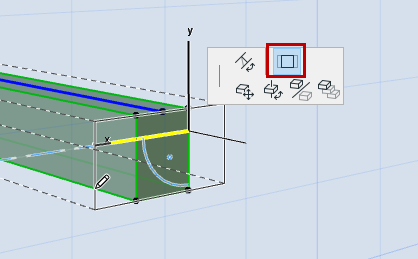

拉伸梁的横截面
对于非曲线和未分段的梁：
在平面图或3D视窗中，使用浮动工具栏命令来拉伸梁的横截面尺寸。
注意：若梁的参考线垂直 于剖面线，则可在剖面视图中对梁进行拉伸。
可选择使用编辑 > 再成型 > 拉伸。

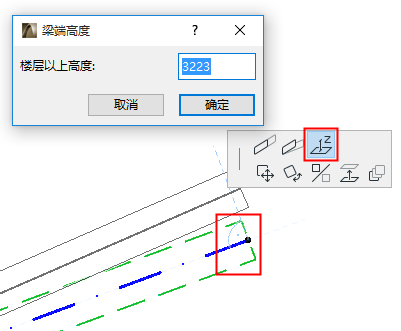

在平面图中编辑倾斜梁
1。选择平面图上的倾斜梁。
2。在参考线的浮动工具框中单击端点高度命令。
3。在梁的末端高度对话框中，为所选梁的端点输入新的高度。
