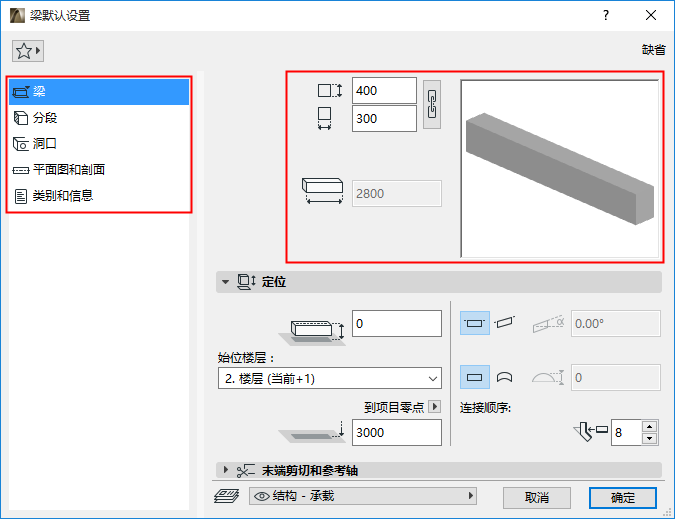

梁设置对话框分为五个页面。
预览 在所有页面上均保持可见，且会反映设置修改。对于多重分段梁，预览部分会包含其构造设置。
使用左侧的树形构造在各页面间导航：
对于简单（单一分段）梁，输入其几何值：
梁宽度/高度
•使用关联 图标将它们约束为相同的值。
梁长度
•默认（分段）长度

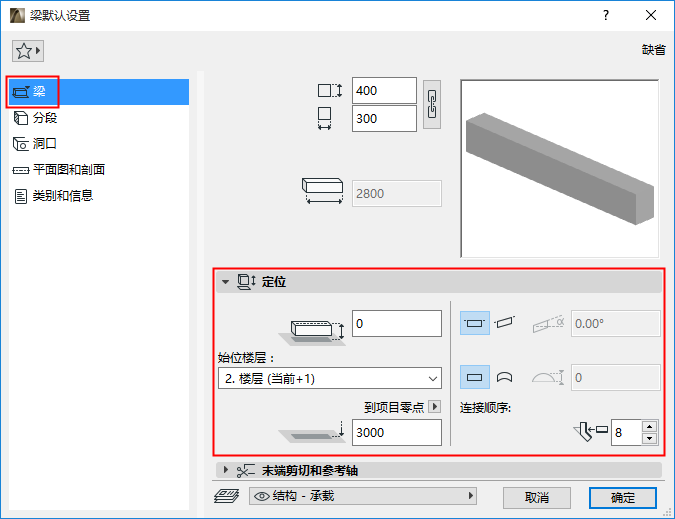

偏移到始位楼层
从始位楼层偏移梁的参考轴。
始位楼层：
参见始位楼层。
参考线标高 [到参考层]
计算量的参考轴的当前标高，从参考层开始测量（默认情况下，该参考层是项目零点）。
对于倾斜梁，从梁的参考轴之起始点起测量标高。
如果需要，点击弹出箭头以变更参考层。
注释：
–参考层在选项>项目个性设置>层高和项目正北方向中定义。
–此为计算值而非链接。若更改参考层级，梁的位置不会变动。
关于层高的一般信息，参见参考层个性设置。
水平或倾斜
参见创建倾斜梁。
Z方向上的梁几何体。
•对于垂直曲梁，请输入弧/弦 高度。
参见垂直弯曲梁。
连接顺序
较高连接点顺序数目优先于较低的连接点顺序数目。
连接点顺序是相关的
•当具有相同优先级建筑材料的梁相遇时
•当3个或更多的梁在一个连接点相遇时：连接顺序决定了首先连接的两根梁
