平面图显示(元素设置)

关于墙、梁、柱、屋顶、壳体、变形体。

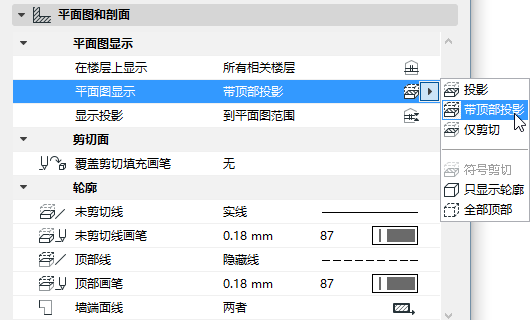

使用元素的工具设置对话框中,平面图和剖面图面板平面图显示 弹出窗口。

选项因元素而异。


带顶部投影

显示元素3D模型的剪切部分(如在水平剪切平面处的剪切面),以及元素的顶部部分(即水平剪切平面以上的元素部分)。

注意:"带顶部投影"是倾斜或复杂的柱和墙、以及所有屋顶和梁的默认显示设置。

投影

显示元素3D模型的剪切部分,加上其未剪切(向下)部分。

如果选择这两个"投影"的任意一个选项(带顶部投影或投影),则可使用显示投影选项,进一步定义投影的范围。

更多信息,参见显示投影

仅剪切

如同以水平剪切平面的剪切,只显示剪切部分。(可用于结构元素;不可用于窗或门)。

一些附加的抽象显示选项:

符号剪切

(仅适用于简单的直墙、洞口以及垂直或复杂柱。)

无论元素的垂直位置如何,整个平面图投影将使用其剪切线和剪切填充属性,并显示为剪切。

仅当在楼层上显示控制项被设为仅始位楼层时选项才可用。水平剪切平面设置不影响这些元素的显示。

只显示轮廓

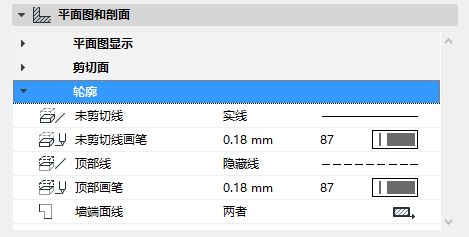

整个元素轮廓使用未剪切的属性显示。(使用元素设置对话框的平面图和剖面面板的"轮廓"控制项,给每个元素设置未剪切属性)。


全部顶部

整个元素轮廓使用顶部属性显示。(使用元素设置对话框的平面图和剖面面板的"轮廓"控制项,给每个元素设置顶部属性。)
