创建室内立面图组合

室内立面图通常在组合中创建 (例如,通过在一个单独的房间周围放置四段多义线来创建四个IE)。

使用其中一个多义线或矩形输入方法所创建的IE将有一个用于每条线段的、单独的IE视点 每个视图都是与该线段垂直创建的。

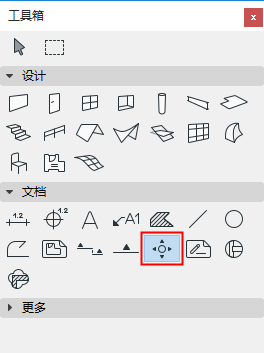

1。激活室内立面图工具。

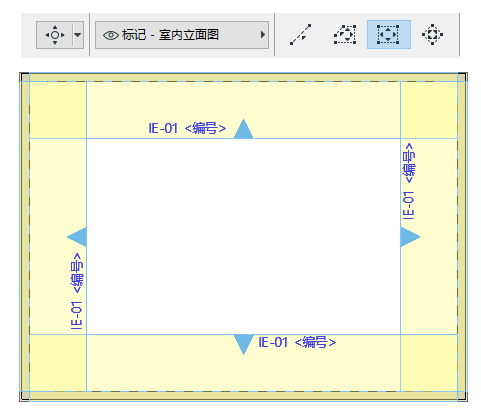

2。使用矩形或多义线输入方法来绘制房间边界,或空格-点击一个区域。


最后得出的矩形/直线/多义线表示室内立面图组的房间边界。

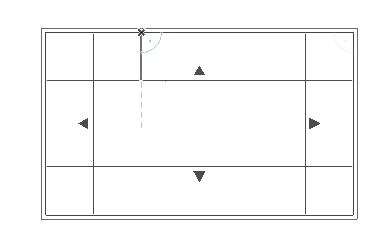

3。移动光标到想要的位置。在反馈上的光标指示产生的室内立面图视点的查看方向。


4。点击以放置IE标记。


室内立面图使用专用的室内立面图标记,一个有编辑参数的GDL对象。

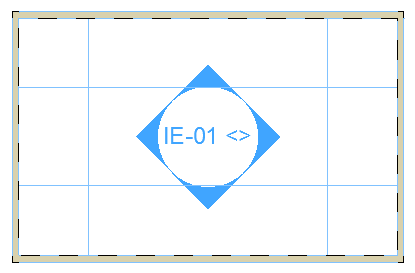

室内立面图标记放在每一段室内立面图线的中间,或放在房间的中间。

要定义标记样式和位置,使用室内立面图设置标记面板中的控制项。任何一个或所有视点都可通过选择此面板中的没有标记选项来不显示标记。

参见室内立面图标记面板

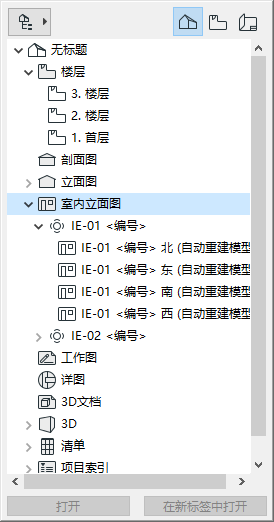

5。视点的新组被创建并在项目树状图中列出。

尽管组中只有一个视点,但每个新的室内立面图视点都被分配到一个室内立面图组。

IE组合在其位于项目映射中的子集中自动列出。


无法将单独的室内立面图视点从一组移动到另一组。

把IE处理为一个组合,用于编号、显示、在楼层上显示、图层、追踪功能,以及在布局上放置。

(通常要在样板布图设置中,使用样板布图的"自动排列设置"选项来调试布图上的室内立面图外观)。

为选择一个室内立面图组合,选择任意的房间边界线。

但是,任何单一线段的设置都可以单独访问。
