您能够以IFC结构分析模型格式(*.ifc)来打开、比较或保存文件。这是使用了“结构分析视图“模型视图定义的IFC文件。
注释：此功能在这一版本的ARCHICAD中为试验功能。更多信息，参见实验特性。
启用此功能
1。转到选项 > 工作环境 > 更多选项.
2。转到试验功能标签页。
3。勾选对话框以启用IFC结构分析模型导入-导出。
导入
从平面图或3D窗口：
1。使用 文件 > 打开
2。选择IFC 结构分析模型 （*.ifc）文件格式。支持IFC 2x3 和 IFC4。
3。点击打开。
设计 > 模型比较
在*.ifc 格式中查看结构分析模型。
导入时的元素处理
当导入一个IFC 结构分析模型文件时，元素会自动转换。没有映射规则。
1D和2D构件将根据几何图形自动转换：垂直构件是柱，水平构件是梁。
建筑材料
如果导入的元素的建筑材料在ARCHICAD模板中已经存在 （按名称），则将使用相应的ARCHICAD建筑材料。
注释：只有名称被比较。具有相同名称的建筑材料被认为互相匹配。
如果ARCHICAD模板中不存在该建筑材料：
•则建筑材料的名称（IFC中）会被导入并添加到ARCHICAD建筑材料列表。
•其设置将使用为ARCHICAD中相应的默认工具定义的建筑材料 （例如，默认的柱的建筑材料属性）
截面
如果导入的1D构件的截面已经存在 （相同名称和几何图形）于ARCHICAD模板，则将使用相对应的截面。
如果导入的截面并不存在于ARCHICAD，那么其将被导入并添加到ARCHICAD截面列表中。
导入时的其他元素设置
导入元素的所有其他设置将使用相应的ARCHICAD工具的默认设置（图层，分类，用户定义的属性等）。
结构分析模型设置
导入的模型在ARCHICAD中使用以下的设置来避免自动调整，并尽可能地与原始结构模型对应：
–图层交叉组设置被重置为零点（相交的元素不会连接）
–调整规则（位于结构分析模型生成规则对话框）被设置为“无规则”。
–梁的末端剪切被全部设为垂直，柱的末端剪切被全部设为水平。
导出
从平面图或3D窗口：
1。选择文件 > 另存为
2。选择IFC 结构分析模型 （*.ifc）文件格式。该文件只能以IFC2x3格式导出。（不支持IFC4）

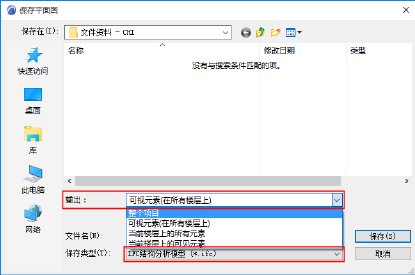

3。从导出弹出窗口，选择保存整个项目，或只保存可见元素。
当从平面图保存时，您可以从当前或所有楼层保存元素。
4。点击保存。
导出时的元素处理
所有1D和2D构件均以当前设置保存（几何形状，截面，材料）。
