梁柱 该选项将1D构件的中心长度沿其轴线虚拟拉伸。
虚拟拉伸中心的目的是使柱/梁的中心与其他元素连接。这样以来，调整规则（要求中心连接）就可以生效了。
对于一些在末端处包含中心间隙（例如，为了给保温层和其他细节留出空间）的预制元素是很有用的。连接范围即虚拟拉伸核心去填充这些间隙。
重要须知：
–元素中心的长度只是虚拟拉伸：即不会对物理模型的元素产生任何影响，也不会拉伸1D构件。
–在结构分析模型上运行模型检查时，额外的连接范围也被包含在其中。若连接范围允许结构连接，则模型检查会将各元素视作在结构分析模型中连续的元素。
–只有当调整规则目前应用于该元素的情况下您才可以添加一个额外的连接范围给它：也就是说，如果此对话框中的“拉伸和缩短”和/或“偏移”复选框也是被选中的。如果这两个调节器复选框都未被选中，那么此选项不可用。

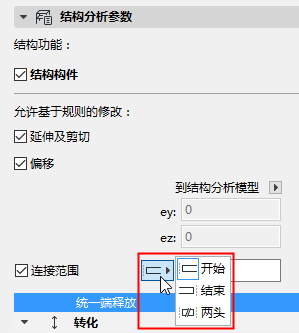

输入拉伸长度（“连接范围”）。
选择“起始端”，“终止端”或者“两端”以定义拉伸哪边的末端。“两端”选项会添加拉伸长度至起止两端。

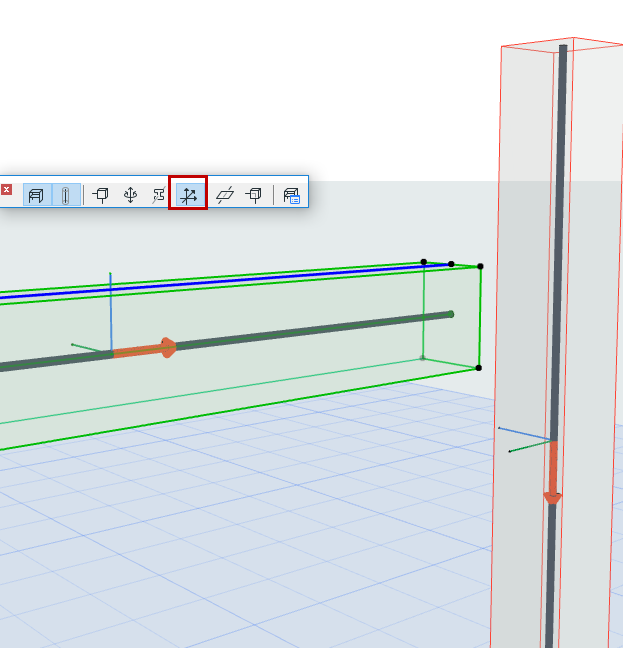

•要查看起始或终止端，打开“显示本地坐标系”即可查看元素的方向箭头。

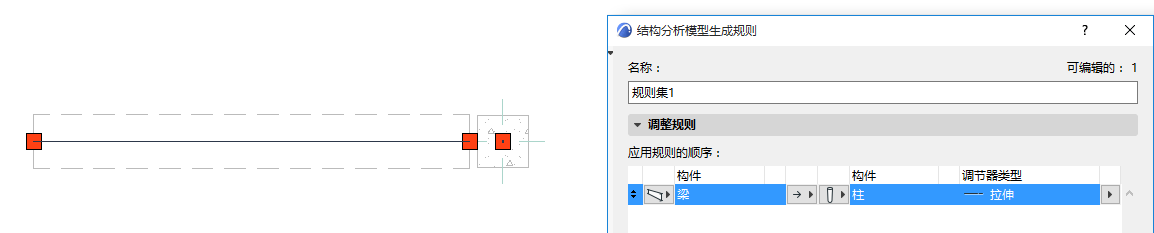

在此例中，梁的中心并未与相邻柱的中心交叉，因此拉伸调整的规则不起作用。
没有中心连接：连接规则不起作用
下图中，相同梁的连接范围被设置为5cm。因此，梁中心被虚拟拉长5 cm并与相邻柱的中心交叉。现在，就可以应用拉伸调整规则了。

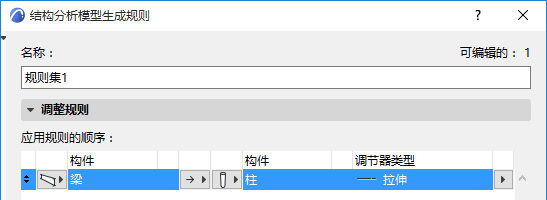

增加了连接范围的梁中心：“拉伸”调整规则被应用
如果一个连接范围被成功应用，那么所有的调整规则都能生效（不仅是“拉伸”）。例如：偏移。
在下例中：
1。梁和柱没有中心连接，因此偏移调整规则无法被应用。
2。接下来，为梁设置连接范围，使其中心连接到柱。
3。现在可以应用偏移规则了。

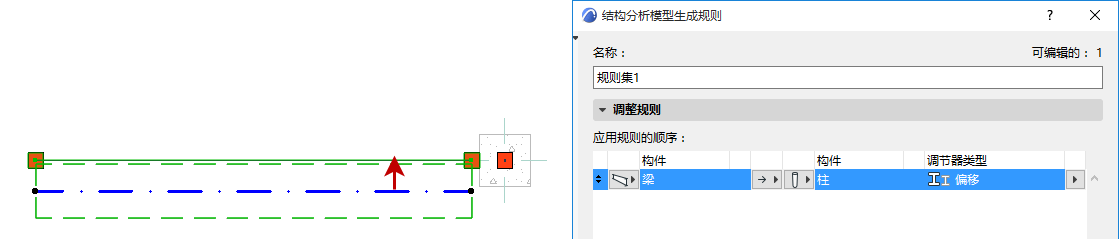

增加了连接范围的梁中心：“偏移”调整规则可生效
