MEP元素设置

MEP兼容的图库部件（具有用于风管，水管和电缆系统的智能连接）可在MEP图库和常规ARCHICAD图库中找到。这两种图库都会自动加载为默认的ARCHICAD模板的一部分

MEP元素的“工具设置”类似于ARCHICAD的对象设置。

MEP元素在楼层上的显示

使用“在楼层上显示”设置（“平面图和剖面图”面板）。

所有MEP元素的默认选项是“所有相关楼层”。

•直线分段在相交的楼层上显示为剪切。

•与楼层相交的其他（非直线）MEP元素没有剪切显示—它们在同一个楼层或另一个楼层上显示。

MEP自定义设置面板

根据对象，该面板具有两个或三个选项卡页面：“常规”，“可视化”和“连接设置”。

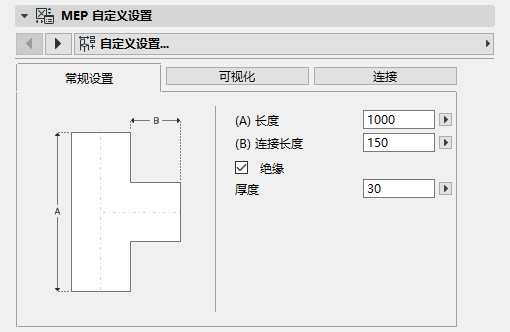

常规设置（MEP元素自定义设置）

输入MEP对象的基本的几何形状（如风管的长度）。

弯曲半径

对于弯曲类元素。布设时，可选择使用该默认值（同于元素设置），或者使用在布设弹出式小面板中选择的、为预定义横截面定义的半径。 (参见布设中的弯曲半径。）

对于一些MEP对象，一些可用的阈值范围取决于其它数值。

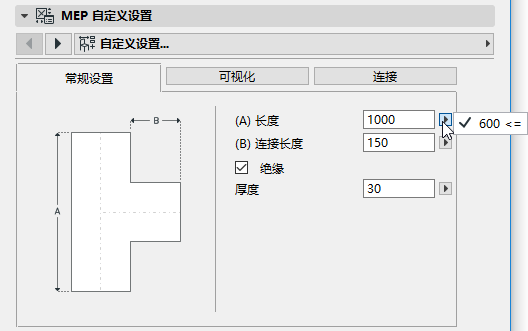

例如，T型风管的长度（在常规设置标签页中设置）不能小于从头分离出来的T型分管的宽度（在连接标签页设置）。

绝缘

如果你希望元素外表面包含绝缘层请勾选这个选框。然后在下面的栏目中输入绝缘层的厚度。

MEP系统

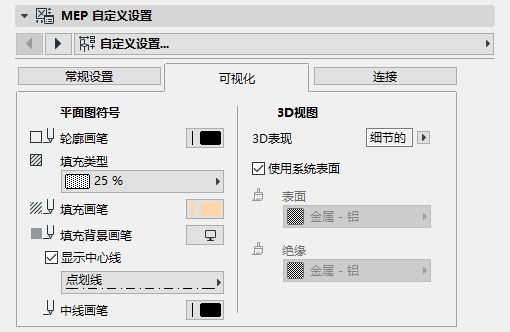

可视化选项卡（MEP元素自定义设置）

使用可视化标签页配置这些元素在２D（平面图）和３D视图显示的自定义参数。用于２D符号的参数在左侧，用于３D视图的参数在右侧，

通常如果你要覆盖分配给这个元素的MEP属性，你需要使用这些控制。

如果您在此处调整了表面定义，则应用于此MEP元素的MEP系统定义将更改为“未定义”。

要还原到MEP系统中定义的表面，请执行以下操作：

1。转到MEP系统控制项（在“常规”或“连接”选项卡上）：当前为“未定义”。

2。选择一个特定的MEP系统

3。返回到“可视化”选项卡页面

4。点击使用系统表面勾选框。

连接选项卡（MEP元素自定义设置）

使用这个标签页定义每一个元素连接端口的参数。

对象上的连接端口数量有所不同：风管支管只有一个连接端口，但是Y型风管有三个。

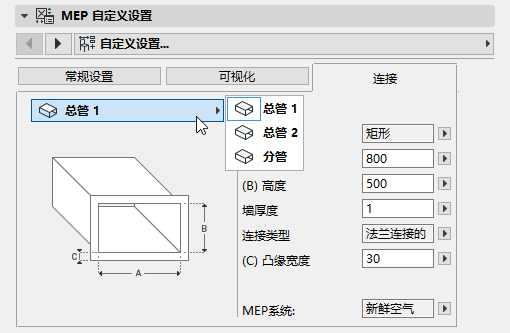

使用弹出列表切换连接，分别编辑它们。在这个图片中，我们从Y型风管连接标签页的弹出列表中选择了”分管“连接。

注意在预览与定位标签页中的２D符号对象预览给出了你所编辑连接的反馈（三角形）：在这种情况下，Y型风管的分管。

墙厚度

这是MEP元素墙的厚度。

连接类型

选择应用的连接类型。比如一个风管元素连接可以是简单连接或是法兰连接。如果你选择了法兰连接，在下面栏目中输入它的宽度值。

MEP系统
