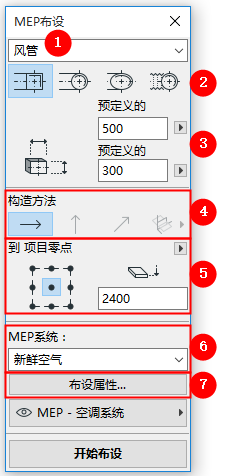

在MEP布设的弹出式小面板 (窗口 > 弹出式小面板 > MEP布设)上设置想要的选项。在布设操作期间可以更改这些选项。
1。从顶部下拉菜单选择风管、水管或电缆。
2。为布设元素选择横截面几何形状：矩形，圆形，椭圆形或（仅风管）柔性。
3。在适用情况下，为横截面输入直径或高度/宽度值。
–在弹出式窗口中输入预定义高度或宽度，或者选择自定义来输入任意自定义的值。
–预定义的风管和水管尺寸可以在MEP参数中编辑。(选项 > 项目个性设置 > MEP个性设置).

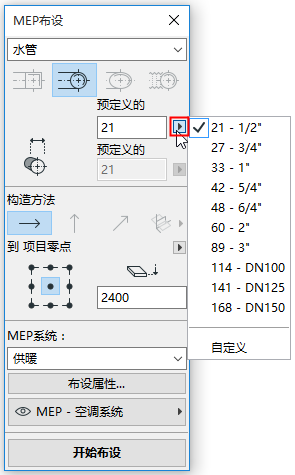

选择预定义水管直径
4。构造方法在开始布设之前不可编辑。所有新的布线均设置为“恒定标高”（水平箭头）。开始布设之后，您可以转到另一个布设标高。(参见 布设过程中变换标高。
5。参考线位置/标高： 任选布设弹出式小面板中九个点的其中一个，定义所布设元素的参考线于给定标高处的位置。（此参考线仅与布设操作相关，当您点击屏幕放置布设元素时，它能指示该元素的锚点。您可以根据需要在路线上切换此位置。）

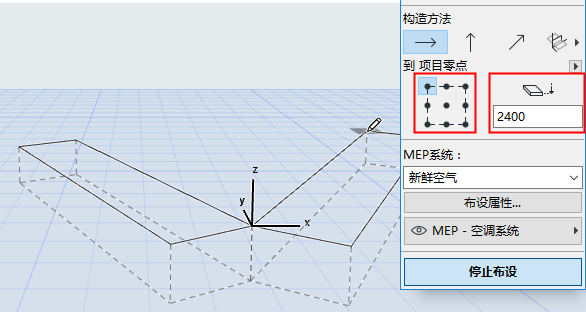

在这个图片中，参考线在布设中出现在风管的左上角，显示布设的方向。
6。为此次布设操作选择一个 MEP 系统 属性。
7。根据需要调整其他布设选项。(见布设选项。)
8。选择一个 图层 放置布设元素。
