关于工具箱内所有工具的通用设置的描述，参见在工具设置对话框中工作。
一般信息，参见墙。
更多关于“墙工具设置”的“结构分析参数”面板的信息：
在默认情况下：
•墙顶部被链接到向上一层
•始位楼层是当前楼层。
链接到墙底部的楼层被称为始位楼层，但是您可以在任何一个方向的底部偏移。
在该面板中使用控制项来修改这些值的任何一个，并且定义墙元素的几何图形和复杂性。
墙顶部：使用该选项来 相对于其始位楼层(始位+1, 始位+2，等)顶部链接墙 , 或使它称为一个固定高度的墙 (选择“不链接”)。
如果您稍后修改项目中楼层的位置和高度，任何被链接的墙的高度将随之自动调整。

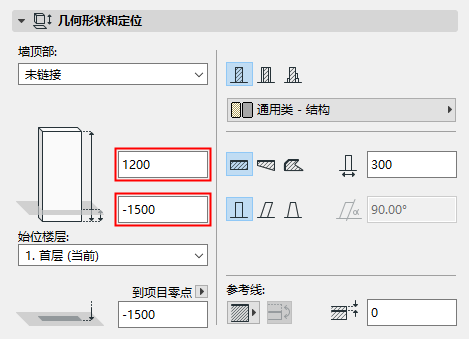

•作为一种选择，对从其顶部链接的楼层到墙顶部定义一个 偏移量 (墙高度也因此修改)。该偏移值可以是正数、负数或0。
如果墙没有顶部链接，那么偏移区域不可用。
墙高度：输入墙的总高度值。(对于顶部链接的墙，该区域是不可编辑的。)
•如果有的话，墙的高度值受顶部和底部偏移量的影响。
始位楼层：
参见始位楼层。
底部标高 [到参考层]
计算墙的参考线的当前标高，从参考层开始测量 (默认情况下，该参考线是项目零点)。
如果需要，点击弹出箭头以变更参考层。
注释：
–参考层在选项>项目个性设置>层高和项目正北方向中定义。
–此为计算值而非链接高度。若更改参考层，墙底部的位置不会变动即墙体的放置高度不会变化。

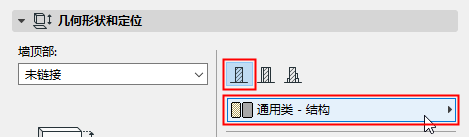

点击这些图标中的一个将墙定义为基础的， 复合的，或 复杂截面，然后选择一个影响其结构属性的属性：
•对于一个基础墙：使用弹出式对话框来选择其建筑材料。

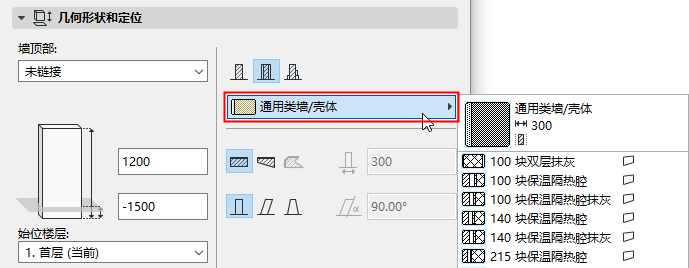

•对于一个复合墙：使用弹出是对话框来选择其复合结构。
注意：该弹出式对话框只显示这些与包含墙的控制项一起使用的复合结构。复合结构在 选项 > 元素属性 > 复合结构 中定义。

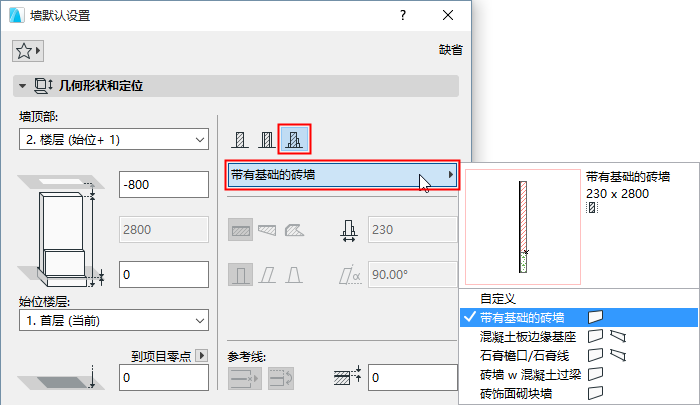

•对于一个 复杂 截面 墙：使用弹出式对话框选择其截面。
注意：该弹出式对话框只显示这些与包含墙的控制项一起使用的截面。截面在 选项 > 元素属性 > 截面管理器 中定义。

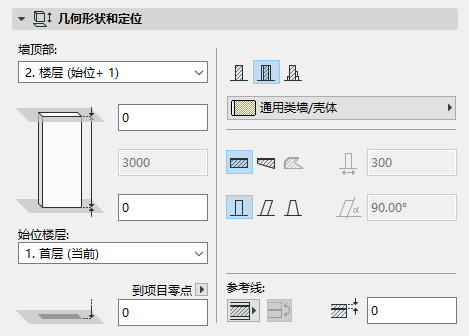

几何方法
点击三个图标中的一个来绘制直的、梯形或多边形墙。
•这些选项在复杂截面中不可用。
•多边形选项在复合墙中不可用。
输入墙的厚度值。
•如果您创建一个梯形墙，两个厚度区域是激活的：输入各墙端的厚度值。
•复合墙的厚度如同选项>元素属性>复合结构中的设置，是各复合层的合计值。如果您创建一个复合墙，厚度区域在这里是不可编辑的。
•厚度不适用于多边形墙；该字段无法编辑。
•倾斜墙的厚度是垂直于其倾斜矢量的厚度：
•双倾斜墙的厚度等于该墙基的宽度。

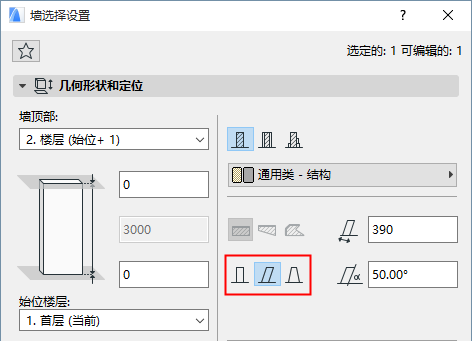

墙复杂性
墙复杂性图标可选择墙的几何形状：直的，倾斜的，或双倾斜。（墙复杂性控制项不可应用于梯形墙及多边形墙，且对其无效）。
更多信息，参见创建倾斜或双倾斜墙。
折线墙角可更改
这个复选框仅在所选几何方法为多边形墙时才看得见。当这样的一面墙与其它普通墙连接时，它控制墙轮廓的显示。
更多信息，参见创建多边形墙。

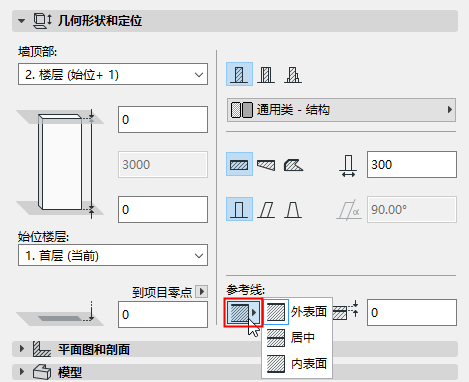

点击选项来定义墙的参考线。
注意：墙设置中的参考线控制项不能用于多边形墙。(多边形墙参考线不用通过弹出式小面板逼真的移动。)

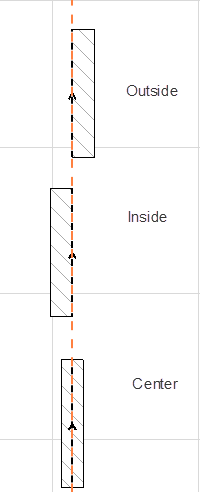

一个 基础墙有三条可能的参考线：外表面，中心，或内表面。
默认情况下，参考线沿外表面运行。

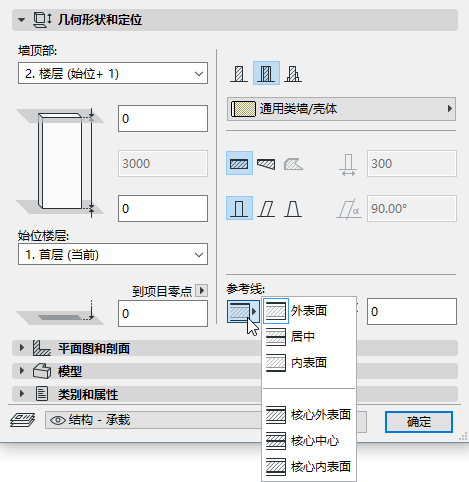

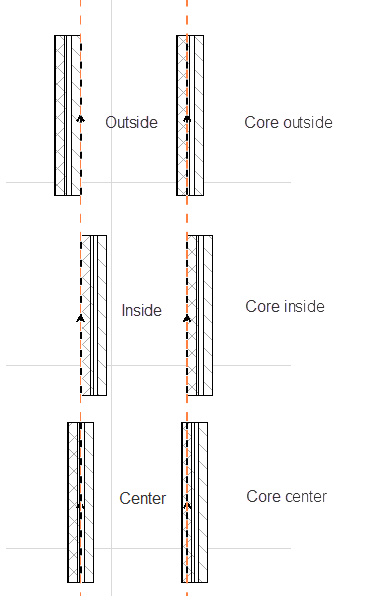

一个复合墙有六条可能的参考线：墙的外表面/中心/内表面，加上墙核心的外表面/中心/内表面。
注意：如果选择的复合结构没有核心，那么与核心有关的参考线的选择是灰色的。
默认情况下，参考线沿外表面运行。
对于复合结构，在复合结构设置中， “外”表面是复合结构的顶部复合层。
一个 梯形墙有两条可能的参考线位置：外表面或 (如果它是有核心的复合墙) 外核心。
参考线偏移量：如果适用一个“外表面” 或 “内表面”参考线， 输入一个正数偏移将参考线向墙的中心（或核心中心）移动。一个负数偏移将把参考项移动的远离中心 (或核心中心)。(如果参考线在中心或核心中心，没有偏移是可用的。)
更多信息，参见墙 参考线。
墙端面线：此弹出框提供四种方式以在平面图上显示独立的墙， 该选项可显示或隐藏墙一端或两端的线 （端面线是垂直于墙纵向轴的轮廓线）。
该面板影响了墙的3D显示。

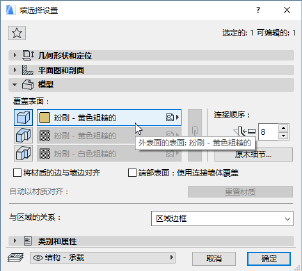

覆盖表面：如果您希望覆盖分配给该元素的表面（在其建筑材料中），点击任何或所有三个弹出式对话框的开关按钮。您可以覆盖墙的表面（外表面和内表面），和/或墙边缘的表面。
对于多边形墙分配表面的信息，见 创建多边形墙。
•对于复合墙，“外”表面在复合墙设置的复合层中首先被列出。
•对于截面墙，有两个表面覆盖的可能性：挤压边缘和端部表面。
注意：您也可以对截面元素的任何边缘应用自定义表面。
点击链 图标对所有正表面和边缘分配最后选择的表面。取消选择链图标将恢复您对每个墙表面/边缘初始设置的表面。
将材质的边与墙边对齐：勾选该复选框将材质原点放置在墙底部的角上。这是有用的，例如，在独立式墙上以避免边缘上的破碎的纹理。
见 对齐3D纹理.

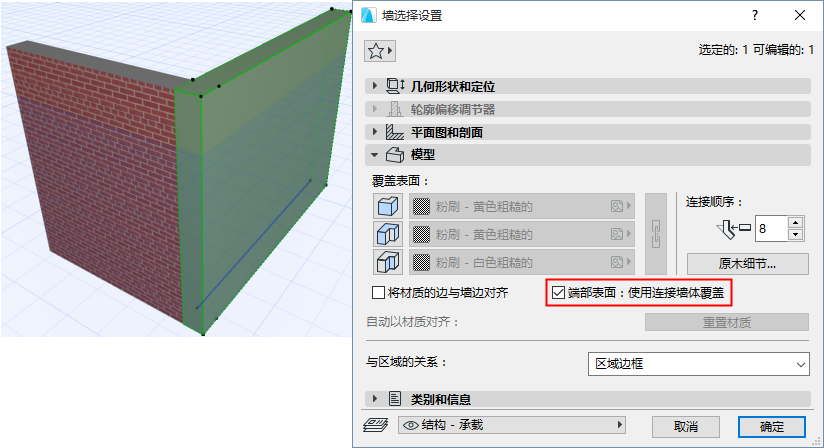

端部表面：使用临近的墙覆盖：如果您想让选定的墙的端面作为邻近的墙的表面，勾选该复选框。
注意：表面纹理对齐的任意调整将正确的反映在两堵墙上。
自定义材质对齐：如果此消息被激活，则表示当前所选的墙（已在项目中放置）已分配了一个自定义的3D纹理。
•在此情况下，重置材质按钮将被激活。点击可恢复所选墙的原材质。
注意：“自定义材质对齐 ”文本的作用是反映被选定的墙的情况。如果它变成暗灰色，说明该墙目前没有使用自定义3D材质。
更多信息，参见对齐3D纹理。
连接点顺序是有关的，当
•有相同优先级的建筑材料的两个墙相遇
•3个或更多的墙在一个连接点上相遇
较高连接点顺序数目优先于较低的连接点顺序数目。
当3个或更多的墙在一个连接点上相遇时，两个墙首先连接，每个墙确定的有关的连接点顺序。
原木细节按钮打开一个对话框，该对话框用于定义以原木材料构建的墙的显示：
•使用原木墙：勾选该复选框来使用原木墙。
注意：ARCHICAD计算墙的原木数目及原木高度。
•从半原木开始：勾选以以半原木作为墙端头起始。
•原木形状：
–正方形木材
–外表面圆形
–内表面圆形：使用内表面拱形的木材。外墙表面将保持平面。
–双侧面圆形。
•木材半径：选择一个选项用于测量木材半径：或者从木材中心点，或者从对面木材的中间点。
•水平边的表面：
–按墙设置：单击此单选按钮应用墙体设置中建筑材料的表面。
–覆盖外部/内部表面材质
与区域的关系
