Pokud chcete aktivovat sadu per, použijte některý z následujících postupů:
•Použijte nabídku sad per v rychlých volbách:
•Volby > Atributy prvku > Pera & barvy
•Dokument > Sady per > Nastavení sad per

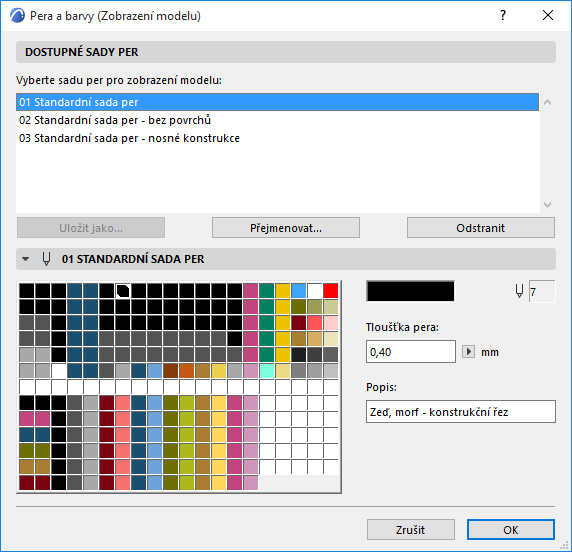

Zvolte sadu per ze seznamu “Dostupné sady per” a potvrďte stiskem tlačítka OK.
Viz také Dialogové okno Pera a barvy.
Použití samostatné sady per ve výkresové složce
Pro Modelové pohledy a Výkresovou složku můžete použít samostatnou sadu per: podle typu aktivního okna obsahuje název dialogového okna "Modelové pohledy" nebo "Výkresová složka".
Nastavení Barvy & pera (soubor výkresů) se použijí pouze pro položky vložené do výkresu (například položky autotextu a schématu výkresu),ale ne pro obsah vložených kreseb.
Použití sady per pro kresbu

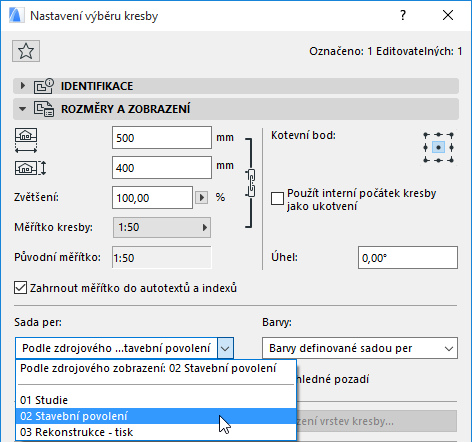

Když do výkresu vložíte pohled, stane se kresbou. Kresba vložená do výkresové složky implicitně používá vlastní sadu per (tu, která je uložená v nastavení zdrojového zobrazení- implicitně jde o sadu per definovanou pro modelové pohledy projektu). Sadu per můžete změnit také na panelu vlastnosti kresby v nastavení kresby. Klikněte na nabídku Sada per a vyberte jinou sadu per (jen pro tuto kresbu).
Viz Panel Rozměry a zobrazení nástroje Kresba.
Kresbám, jejichž zdroje jsou externí soubory jako např. soubory DWG/DXF/PDF vložené pomocí nástroje kresba - můžou být přiřazeny sady per stejným způsobem: Klikněte na nabídku Sada per a vyberte jinou sadu per (jen pro tuto kresbu).

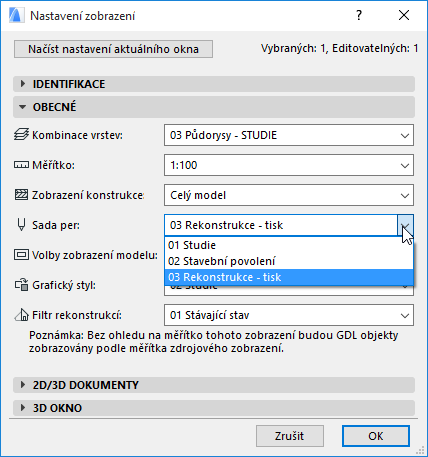

Alternativní změna sady per zdrojového zobrazení kresby: otevřete okno nastavení zobrazení a z nabídky vyberte jinou sadu per.
Viz Dialogové okno Nastavení pohledu.
