Pomocné body na dočasném vektoru

Pomocné body můžete zobrazit na dočasných vektorech při kreslení prvků. Tuto metodu můžete aktivovat ikonou Usměrnění ke bodu mezi relativními konstrukčními metodami v řídící paletce.

Viz Kreslicí pomůcky.

V následujícím příkladu nakreslíte zeď, která začíná ve čtvrtině vzdálenosti mezi dvěma koncovými body dvou dalších zdí.

1.Začněte výběrem volby Dělení v nabídce pomocných bodů, poté do kolonky vepište číslo 4 jako počet budoucích dílů.

2.Ujistěte se že je vypnuto chytání k mřížce. (Volba Zobrazení > Přichytávání k mřížce je vypnutá.)

3.Zapněte nástroj zeď.

4.Vyberte v kreslicích pomůckách ikonu přichytávání k pomocnému bodu a aktivujte ji.

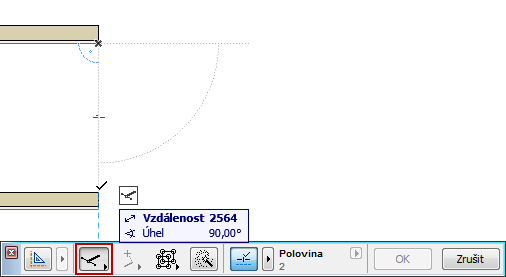

5.Nakreslete referenční vektor z jednoho konce zdi na druhý.

6.Pomocné body nyní dělí nakreslený vektor na čtyři části, jak bylo nastaveno v kreslicích pomůckách.

Začněte kreslit zeď na libovolném z těchto bodů.
