Prvky můžete otáčet v půdorysu nebo ve 3D okně.
V oknech řezů/pohledů/int. pohledů, 3D dokumentů a detailů/pracovních listů můžete otáčet jen 2D prvky.
Ve 3D okně jsou prvky otáčeny podle osy kolmé k vodorovné rovině.
Poznámka: Některé prvky - lehké obvodové pláště, skořepiny a morfy - je možné otáčet volně (tedy kolem libovolné osy).
Viz takéNatočení sloupu a trámu
1.Označte jeden nebo více prvků a použijte jednu z následujících možností:
–V plovoucí paletce klikněte na ikonu Otočit.
–Použijte menu Úpravy > Pohyb > Otočit
–Vyberte příkaz Pohyb > Otočit z kontextové nabídky
–Použijte klávesovou zkratku pro otočení - Ctrl (Cmd) + E.

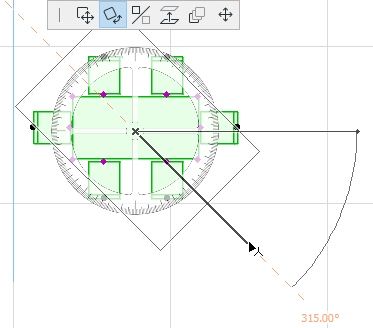

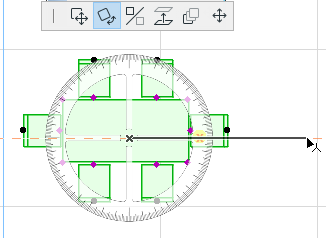

2.Kliknutím definujte střed otáčení označených prvků.
3.Kliknutím definujte počáteční bod oblouku otáčení a jeho poloměr.
•Přesuňte kurzor a kliknutím dokončete otočení.
Otočit kopii
1.Označte jeden nebo více prvků a použijte jednu z následujících možností:
–Při standardním otáčení stiskněte klávesu Ctrl (Cmd)
–Použijte menu Úpravy > Pohyb > Otočit kopii
–vyberte příkaz Pohyb > Otočit kopii z kontextové nabídky.
2.Kliknutím definujte střed otáčení označených prvků.
3.Kliknutím definujte počáteční bod oblouku otáčení a jeho poloměr.
4.Přesuňte kurzor a kliknutím dokončete otočení.
Původní prvky zůstanou na místě.
Otočit více kopií
Pokud chcete otočit více kopií prvku:
1.Označte jeden nebo více prvků a použijte jednu z následujících možností:
–Při otáčení stiskněte klávesy Ctrl (Cmd) + Alt
–Použijte menu Úpravy > Pohyb > Otočit více kopií
–Vyberte příkaz Pohyb > Otočit více kopií z kontextové nabídky
2.Kliknutím definujte střed otáčení označených prvků.
3.Kliknutím definujte počáteční bod oblouku otáčení a jeho poloměr.
4.Přesuňte kurzor a kliknutím dokončete otočení. Opakujte neomezeně.
5.Dvojklikem operaci dokončíte.
Původní prvky zůstanou na místě.
Otočení profilů skořepiny
Profily skořepiny mohou být rovněž graficky natočeny pomocí příkazu "Otočit profil" v plovoucí paletce označené skořepiny.
