Tento příkaz (Úpravy > Změna tvaru > Napojit prvky na desky) můžete použít v případě, že potřebujete přizpůsobit prvky stěny, sloupu nebo vodorovných trámů výšce jedné nebo více desek, které jsou umístěny nad nebo pod nimi.
1.Označte prvky (stěny, sloupy nebo vodorovné trámy), které mají být přizpůsobeny.
Poznámka: Pokud se nad nebo pod označenými prvky nachází více desek, vyberte i konkrétní desku, ke které chcete prvky přizpůsobit. V opačném případě bude za cíl automaticky považována nejbližší deska.
2.Použijte příkaz Úpravy > Změna tvaru > Napojit prvky na desky.

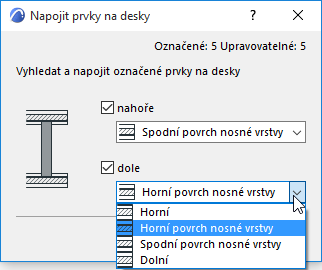

3.V následném dialogovém okně zvolte, jestli chcete přizpůsobit prvky desce, která je na nad nebo pod nimi, popř. k oběma deskám. Pokud jste předtím označili desku (desky) bude se přizpůsobení vztahovat pouze k označeným deskám.
4.Z nabídky vyberte úroveň desky, podle které budou prvky upraveny (horní nebo spodní, v případě sendvičů i horní nebo spodní povrch nosné vrstvy).
5.Klikněte na OK.
Poznámka: Pokud jsou dveře/okna vztaženy k základně zdi, příkaz Napojit prvky na desky je zachová ve své pozici a automaticky přepočítá jejich výšku k základně zdi.
Poznámka: Stejného postupu dosáhnete pomocí příkazu Úpravy > Změna tvaru > Napojit. V tomto případě musíte nejprve označit prvky, které chcete přizpůsobit a pak kliknout na cílovou desku. (Kurzor naznačí, že označujete desku - viz obrázek níže.) Objeví se dialogové okno Napojit prvky na desky a následuje postup dle výše uvedeného popisu. (Prvky jsou přizpůsobeny pouze k označené desce.)
Napojit prvky na desky Příklad

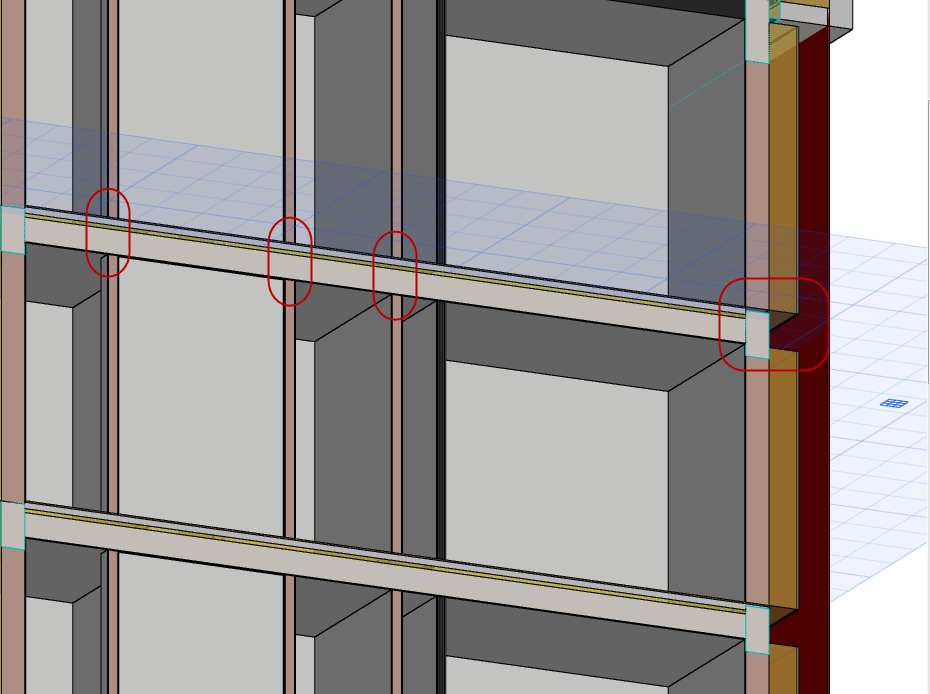

V níže uvedeném projektu dochází k problémům spojení stěn a desek: vnitřní zdi jsou zakončeny na líci podlahy, zatímco v obvodové zdi je vynechaná mezera.
Pomocí příkazu Napojit prvky na desky to lze napravit.
1.Označte všechny zdi.

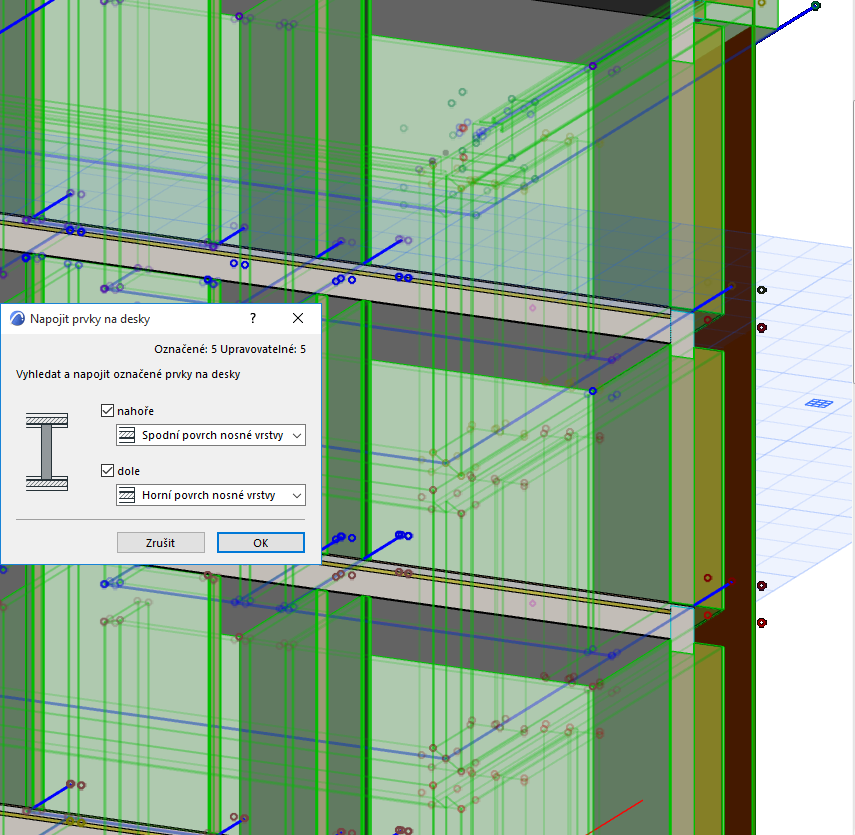

2.Použijte příkaz Napojit prvky na desky a v nastavení zvolte "Spodní povrch nosné vrstvy" a "Horní povrch nosné vrstvy". Díky tomu budou stěny prodlouženy až na úroveň nosné desky.
3.Nyní jsou vnitřní stěny správně připojeny k desce.
U exteriérových stěn však problém přetrvává: všechny by se měly spojit v jedné úrovni bez přerušení deskou.

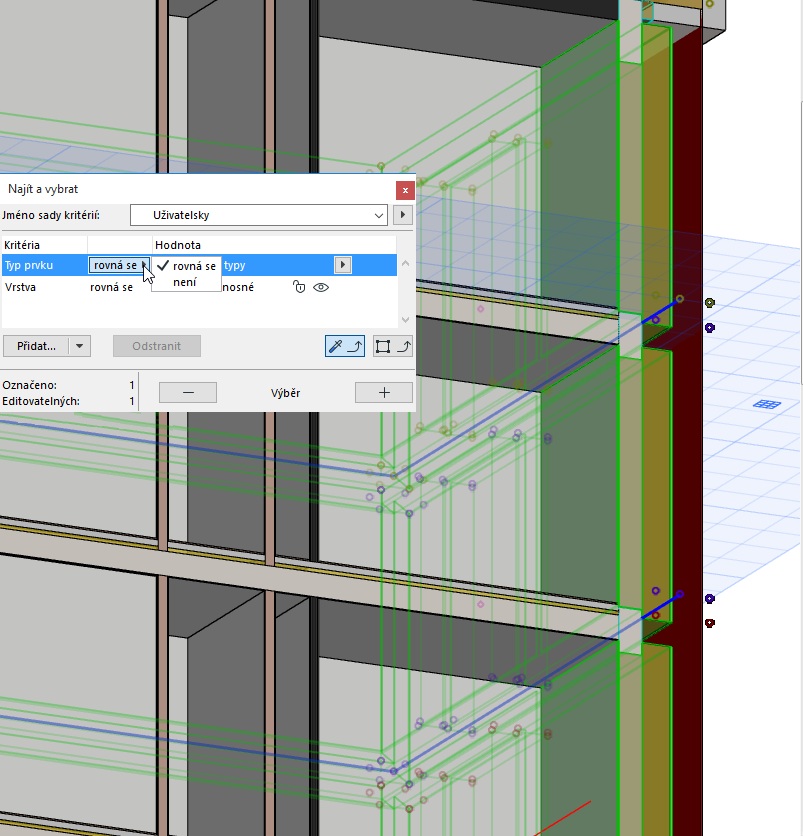

4.Pro výběr a označení pouze exteriérových zdí zvolte příkaz Najít a vybrat.
5.Opět použijte příkaz Napojit prvky na desky, avšak nyní by se měly všechny stěny přizpůsobit k horní hraně nosné desky. Tím budou eliminovány mezery.

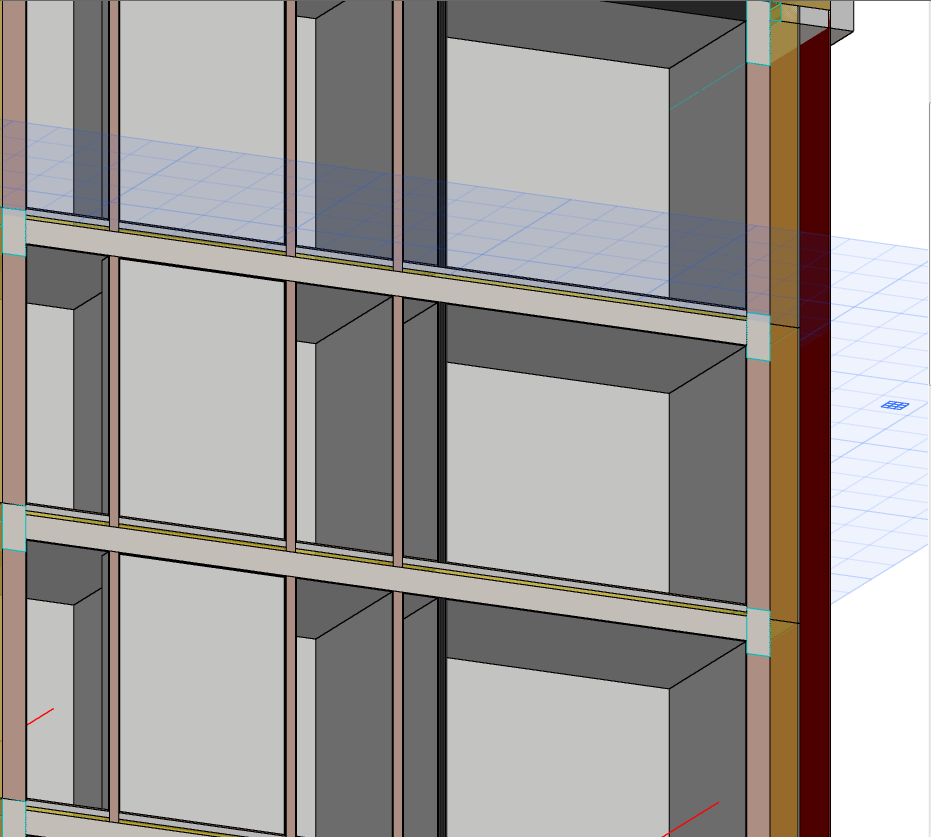

6.Nyní máme detail napojení stěn proveden správně.
