Vazba prvků Střechy, skořepiny, morfy
Pomocí příkazu Spojit > Svázat prvky můžete vytvořit napojení založená na prioritách průniků mezi libovolným počtem střech, skořepin nebo morfů s ostatními prvky. (Minimálně jeden prvek musí být střecha, morf nebo skořepina.)
Poznámka: Jako alternativu můžete použít napojení prvků na střechu nebo skořepinu, což prvky i ořeže (nikoliv jen vytvoří vazbu): je to další způsob, jak vytvořit vazbu mezi střechami/skořepinami, které vychází z priorit průniků a zároveň dojde k ořezání cílového tělesa.
Viz Napojení prvků na střechu/skořepinu.
Svázání prvků: Příklad

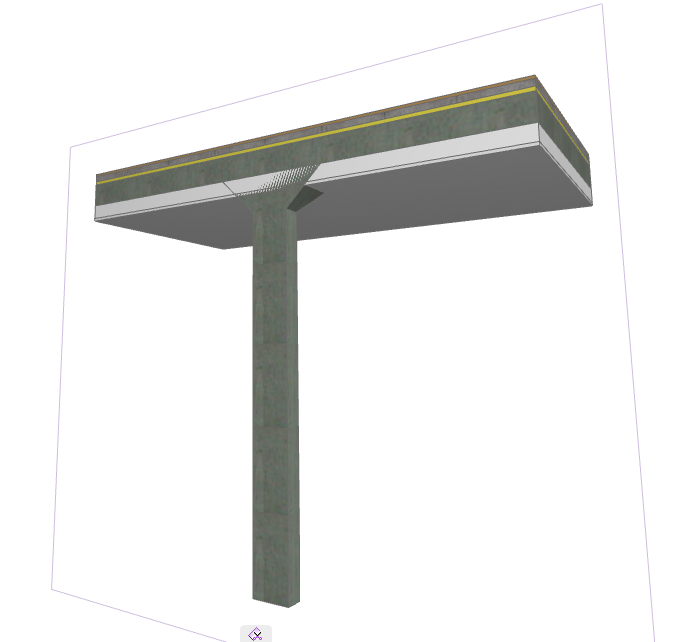

1.Předpokládejme, že máme dva kolidující konstrukční prvky: morf a sendvičovou desku.
2.Označte morf.

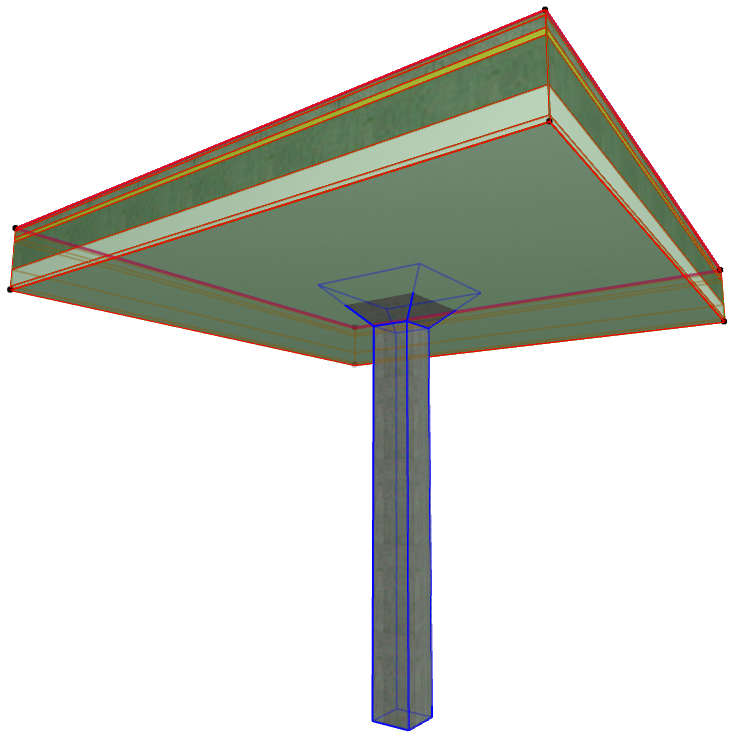

3.Použijte příkaz 3D model > Vazby prvků a konstrukcí > Svázat prvky. Nyní budete vyzvání, abyste kliknuli na prvek, se kterým chcete morf svázat.

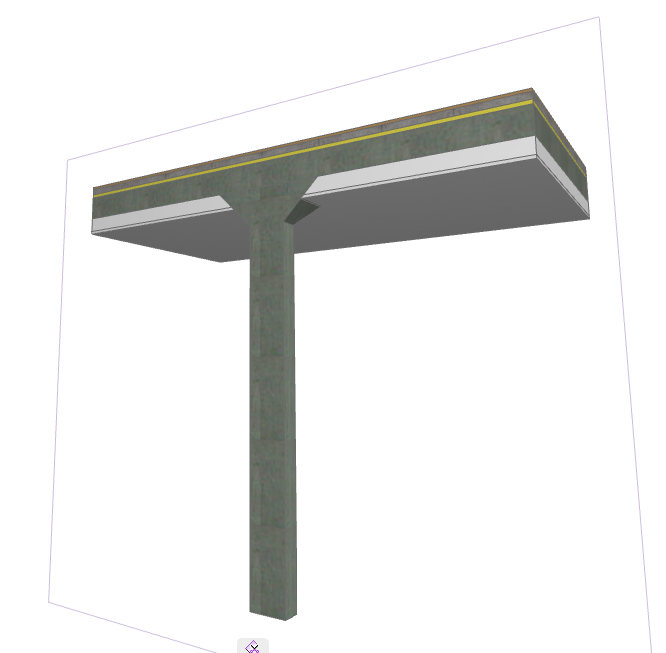

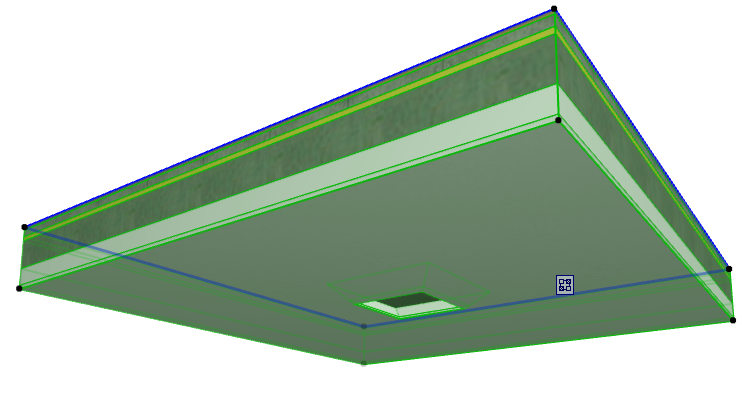

4.Klikněte na cílový prvek. Průnik obou prvků je nyní vytvořen a projevují se priority průniků jednotlivých stavebních materiálů.
Poznámka: Před použitím příkazu 3D model > Vazby prvků a konstrukcí > Svázat prvky můžete označit i oba prvky. V takovém případě pak nemusíte definovat cílový prvek a vazbu vytvoříte v jediném kroku.
Více informací o tom, jak vazby (průniky) mezi konstrukčními prvky fungují najdete zde:
Viz Průniky prvků.
Více informací o správě vazeb mezi konstrukcemi zde:
