Rotační skořepina: Základní vytváření

V půdorysu nebo ve 3D okně

1.Aktivujte nástroj skořepina a vyberte rotační geometrickou metodu a jednoduchou konstrukční metodu.

2.Kliknutím určete osu skořepiny reprezentující střed kupole. (Takto vložená osa je vždy kolmá k rovině půdorysu, nicméně sklon této osy můžete upravit později.)

3.Posouvání kurzoru nastavte velikost (šířku) skořepiny. Kliknutím určete, kde chcete začít rotaci profilu.

4.Nastavte potřebný tvar a dalším kliknutím skořepinu dokončíte.

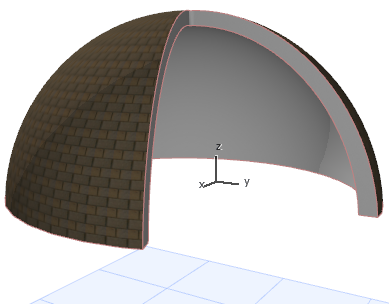

5.Prohlédněte si výsledek ve 3D.
