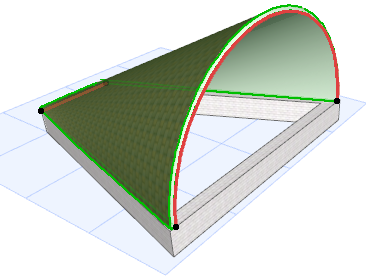

Zborcené skořepiny jsou tvořeny dvěma různými profily na dvou libovolných místech.
Tyto profily jsou tvořeny polygonem - mezilehlými body a segmenty mezi nimi. Při vytváření zborcené skořepiny ARCHICAD navzájem úsečkami spojí odpovídající segmenty a uzly obou profilů. Poté skořepina “doroste” do výsledného tvaru.
Formování ploch zborcené skořepiny
Jsou dvě logická pravidla (“pravidla formování ploch”), podle kterých se řídí propojování profilů. V Infopaletce nebo v nastavení zborcené skořepiny na panelu geometrie a umístění si vyberte jedno z nich.

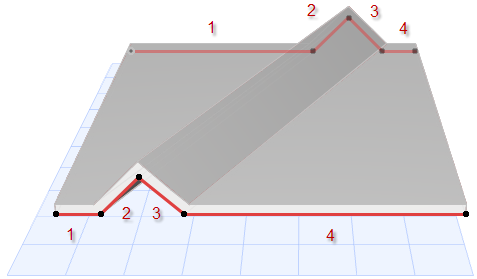

•Párování: Profily jsou spojeny z jednotlivých segmentů a uzlů jednoho profilu a odpovídající segment/bod profilu druhého. Pokud nemůžou být propojeny jeden s jedním segmente/uzlem navzájem, je párování podle toho upraveno.
•Zahlazení: Polygon profilu je s druhým profilem spojen na protějším místě bez ohledu na pozici uzlů nebo segmentů. Tato možnost může být vhodná, pokud máte profil vytvořený z křivky, který se tak skládá z velkého počtu zdánlivě náhodných uzlů.
Viz následující odstavce o základním vytváření zborcené skořepiny.
Více příkladů naleznete zde: Ukázky postupů vytváření skořepin.
