Vytažená skořepina: Vlnitá střecha

1.Aktivujte nástroj skořepina a vyberte geometrickou metodu vytažení a detailní konstrukční metodu.

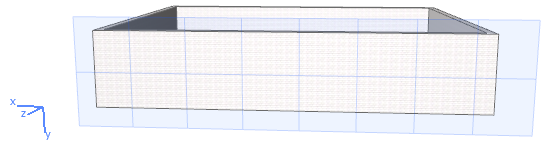

2.Kliknutím na tři body nebo rovinu ve 3D nastavte pracovní rovinu, do které budete kreslit profil.

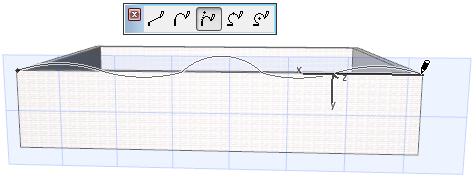

3.Nakreslete potřebný profil, v tomto případě se jedná o vlnitou čáru vytvořenou standardními funkcemi dostupnými z plovoucí paletky. Kliknutím operaci dokončete.

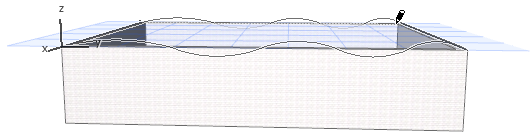

4.Dále natáhněte profil: Vytáhněte jej až na protější zeď a kliknutím jej umístěte. Prohlédněte si výsledek.

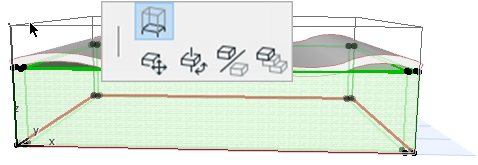

5.Upravte výšku zdí tak, aby protínaly skořepinu, a mohly tak na ni být napojeny.

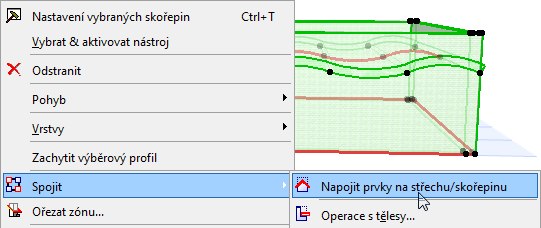

6.Vyberte skořepinu a zeď, kterou chcete napojit. Z kontextové nabídky vyberte volbu spojit > napojit prvky na střechu/skořepinu.

Více informací o napojování skořepin naleznete v tématu Napojení prvků na střechu/skořepinu.

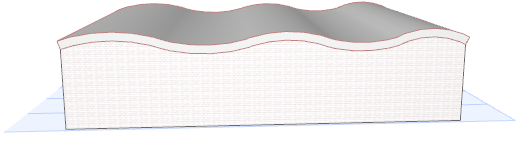

Prohlédněte si výsledek.
