Konstrukce sítě
V půdoryse je zobrazen obrys a hřebeny sítě.
Poznámka: Na ostatních podlažích (pokud jsou zobrazeny na jiných podlažích než je domovské) jsou sítě a desky zobrazovány typem čáry, který je nastaven v menu Předvolby projektu > Funkce starších verzí..

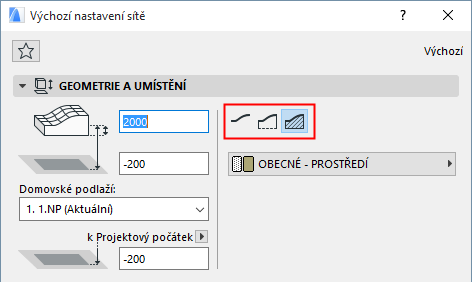

Síť může být ve 3D zobrazena třemi různými způsoby, záleží na zvolené konstrukční metodě v Infopaletky nebo okně nastavení sítě:
•Pouze skořepina
•Skořepina s boky
•Plná
Zobrazení hřebenů
V síti se nachází dva typy hřebenů: uživatelsky definované a generované. Každý vygenerovaný hřeben spojuje dva uzly sítě v různé výšce, které dosud nebyly spojeny uživatelsky definovaným hřebenem.
•Uživatelsky definované hřebeny jsou vždy viditelné.
•Pokud je zapnutá volba Zobrazit všechny hřebeny, zobrazí ARCHICAD i hřebeny generované spojením uzlů sítí. (Tento uživatelský prvek se nachází v nastavení nástroje sítě). Generované hřebeny se zobrazí jen když spojují body s různou výškou.
Zobrazení ve 3D

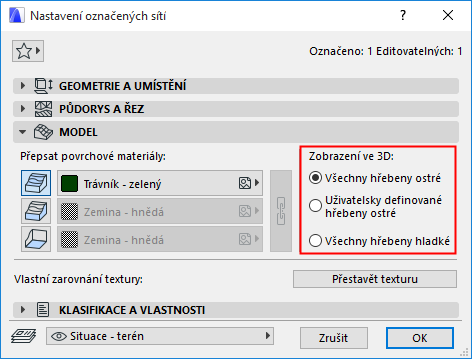

Volby na panelu model v nastavení sítě vám umožňují nastavit, jestli budou hřebeny sítě zobrazeny jako hladké, nebo ostré.
•Všechny hřebeny ostré: Síť bude ve 3D zobrazena jako plocha tvořená trojúhelníky s ostrými hranami.
•Uživatelsky definované hřebeny ostré: Síť bude zobrazena s ostrými uživatelsky definovanými hřebeny, ostatní povrch sítě bude zobrazen hladce.
•Všechny hřebeny hladké: Síť bude zobrazena celá hladce.
Když zvolíte všechny hřebeny hladké, zobrazí se ve 3D jen uživatelsky definované hřebeny.
