Kreslení lehkého obvodového pláště ve 3D okně
Lehký obvodový plášť můžete nakreslit stejnými metodami jako ostatní konstrukční prvky.

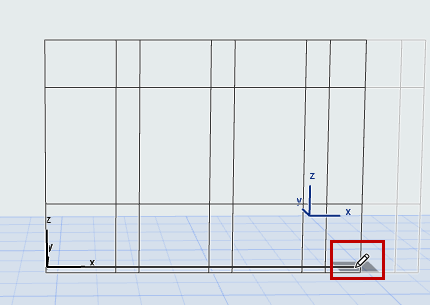

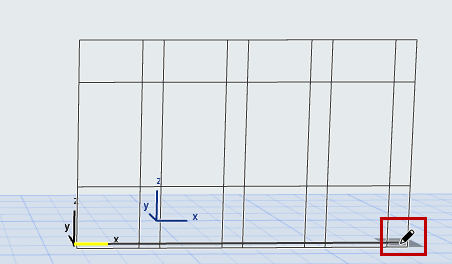

Poznámka: Pokud je vaše schéma nastavené s pevnými rozměry sítě vzoru, náhled a uchopovací body/tužka vám naznačí, kde je konec dalšího segmentu.
Ve 3D okně je implicitní zadávací rovina lehkého obvodového pláště shodná s aktuální zadávací 3D rovinou .
Jak určit jiné zadávací roviny prohlédněte v Zadávací rovina lehkého obvodového pláště ve 3D.
Metoda Lomená čára
1.S aktivním nástrojem lehký obvodový plášť, vyberte v Infopaletce metodu Lomené čáry - jednoduché a dále výchozí rovinu.
2.Kliknutím začnete kreslit referenční čáru lehkého obvodového pláště.

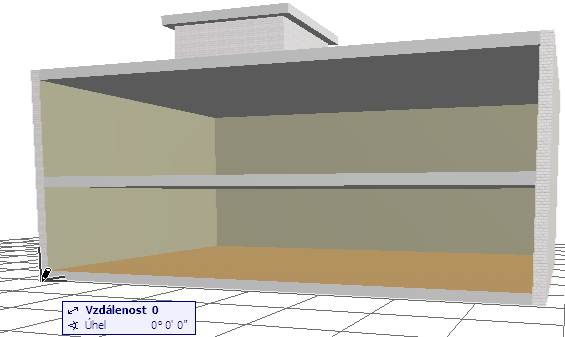

V našem případě:
3.Klikněte na dva přední rohy budovy k určení délky referenční roviny.

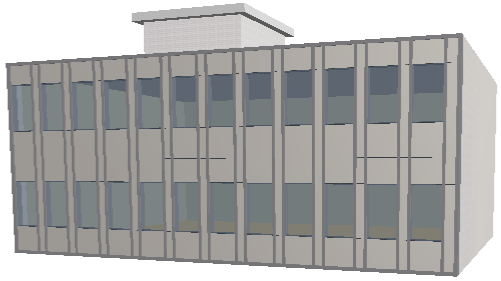

Prohlédněte si výsledek.
Metoda Obrys
1.S aktivním nástrojem lehký obvodový plášť, vyberte v Infopaletce geometrickou metodou Obrys a dále inteligentní metodu vložení.
2.Zadávací rovinu nastavíte sérií kliknutí.
3.Začněte do roviny kreslit obrys lehkého obvodového pláště, jako byste kreslili jakýkoli jiný polygon.
Poznámka: Referenční čára tohoto lehkého obvodového pláště je prvním segmentem nakresleného obrysu.
4.Dvojitým kliknutím, nebo kliknutím s kurzorem kladiva uzavřete polygon.

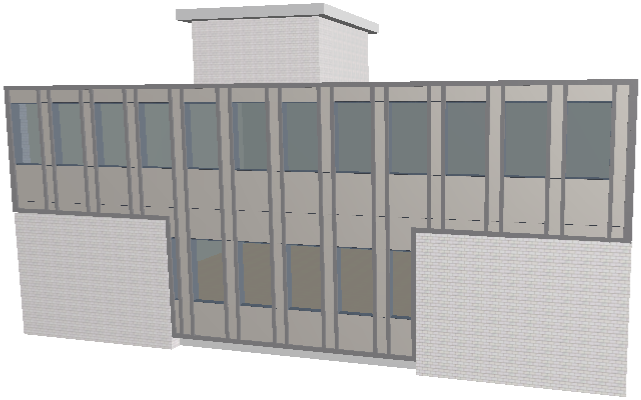

Prohlédněte si výsledek.
