Vytažení lehkého obvodového pláště z naklopené zadávací roviny

Ve 3D okně můžete definovat jakoukoliv rovinu.

Viz Zadávací rovina lehkého obvodového pláště ve 3D.

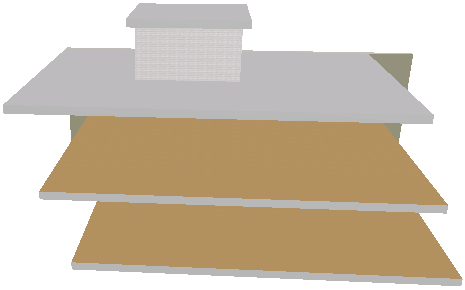

Máme například následující model ve 3D:

Předpokládejme, že chcete nakreslit lehký obvodový plášť kolmý na zadávací rovinu, která kopíruje tvaru budovy. Potřebujete zadávací rovinu kolmou k šikmé části budovy.

1.Aktivujte nástroj lehký obvodový plášť a zvolte Jednoduchou geometrickou metodu kombinovanou s metodou zadávací roviny pomocí normály:

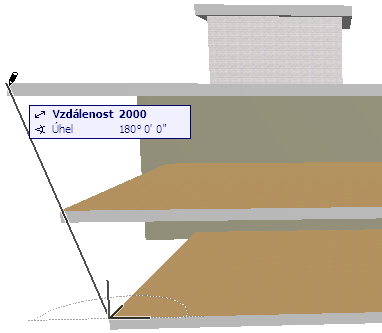

2.Ve 3D okně nakreslete vektor podél šikmé části budovy (chcete mít zadávací rovinu kolmou k tomuto vektoru). Zde nakreslíme vektor spojující jihozápadní rohy na horní a dolní desce:

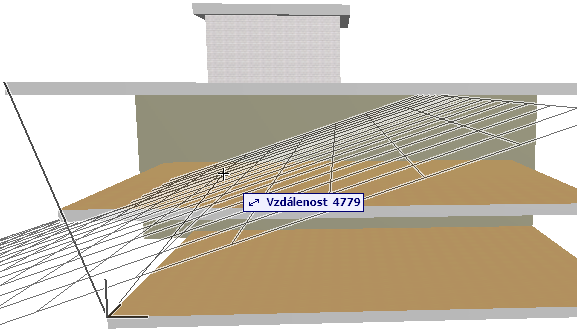

3.Po dokončení normálového vektoru se objeví zadávací kolmá k tomuto vektoru.

4.Dalším kliknutím (kamkoli) rovinu vložíte.

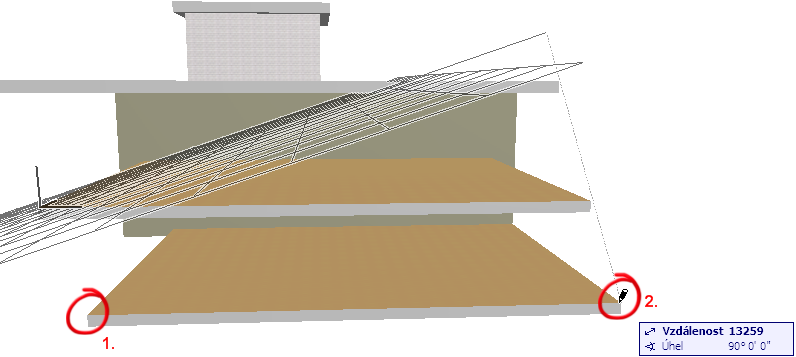

5.Nyní je vše připraveno na kreslení. Zadávaná čára (natahující se tlustá čára) je ukotvena a promítána kolmo k zadávací rovině. Klikněte na dva body, kde chcete mít začátek a konec lehkého obvodového pláště: v našem případě jde o dva přední body jedné z desek.
