Grafická úprava lehkého obvodového pláště
Pokud chcete upravovat lehký obvodový plášť graficky, vyberte ho v řezu nebo 3D okně a použijte příkazy plovoucí paletky. Jsou to stejné příkazy, jaké můžete používat při úpravě zdí. (Některé příkazy nejsou v určitých oknech dostupné.)
Natažení délky/vytažení
Při změně výšky lehkého obvodového pláště zůstává tloušťka stejná, ale úhel se sklonu přizpůsobí. Referenční čára zůstává na stejném místě.
Natažení šikmé výšky
Lehký obvodový plášť je natažena ve vlastní rovině; úhel sklonu zůstává stejný.

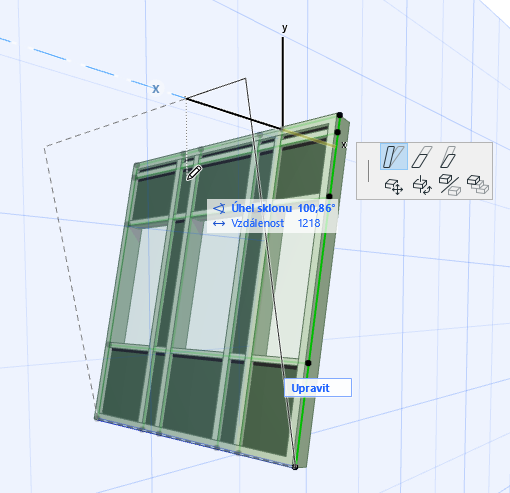

Úprava úhlu
V informátoru je zobrazen jak nový úhel sklonu, tak vzdálenost, o kterou hranu pláště posouváte. Lehký obvodový plášť je nakloněný, otáčí se kolem své referenční čáry.
Další možnost, jak upravit LOP je volné otočení, které je dostupné ve 3D oknech a oknech řezů.
Označte lehký obvodový plášť a klikněte na jeho referenční čáru.
Referenční čáru můžete vybrat a upravit pouze tehdy, je-li v rovině kolmé k modelovému zobrazení.
(Referenční čára je v režimu úprav součástí schématu, proto musí být schéma při úpravě zapnuté.)
Úprava referenční čáry změní tvar základního povrchu LOP. (Čáry sítě, obrys, panely a rámy budou podle toho také modifikovány.)
Orientaci lehkého obvodového pláště můžete otočit na úrovni referenční čáry příkazem Otočit v Infopaletce.
