Přidání dodatečného obrysu lehkého obvodového pláště

Samostatný lehký obvodový plášť může obsahovat několik obrysů. Výhodou je, že můžete vytvořit několik oddělených tvarů nebo sekcí v jednom LOP, kde bude pro všechny z nich použito stejné schéma.

1.Některým ze standardních postupů nakreslete rovný LOP.

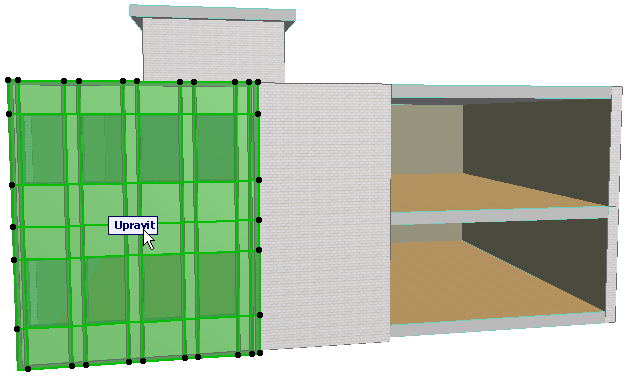

2.Vyberte lehký obvodový plášť a přejděte do režimu úprav. Zapněte viditelnost prostředí.

3.Vyberte nástroj schéma a metodu vkládání obrysu.

Nyní klikněte na požadovaný segment LOP, ve kterém si přejete kreslit.

4.Začněte kreslit nový obrys. Kreslíte na základním povrchu aktuálně upravovaného LOP.

Poznámka: Protože rovina lehkého obvodového pláště může být v jednom nebo obou směrech nekonečná, máte vždy “prostor” k nakreslení dalších, nových částí obrysu, i když stále pracujete na jediném LOP.

5.Zkuste editovat vybrané čáry sítě, nebo upravit vzor panelu. Všimněte si že obě části LOP jsou ovládány společně, protože jsou postaveny na jednom základním povrchu a jednom schématu.
