Typy zalomení se stejnou délkou zkosených stupňů

Stejná délka stupňů znamená, že přímé i zkosené stupně celého schodiště mají stejnou délku.

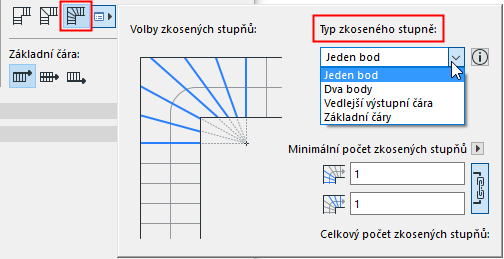

V nastavení schodiště na panelu Geometrie a umístění:

Z nabídky vyberte jeden ze čtyř typů stejně dlouhých zkosených stupňů: Jeden bod, dva body, základní čáry, vedlejší výstupní čára.

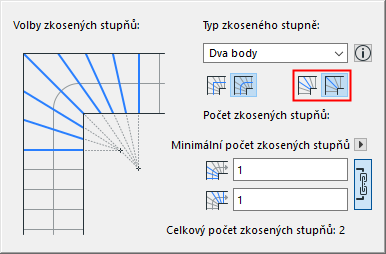

Pokud je volba dostupná, nastavte, jestli má být uprostřed podstupnice nebo stupnice:

Zkosené stupně se stejnou délkou: Konstrukce s podstupnicí nebo stupnicí uprostřed

Všechny metody (kromě Jednoho bodu) mají dvě verze - podle toho, jestli je uprostřed zalomení stupnice nebo podstupnice.

Každý způsob je popsán níže:

Metoda Jeden bod

Metoda Dva body - Podstupnice uprostřed

Metoda Dva body - Stupnice uprostřed

Metoda Základní čáry - Podstupnice uprostřed

Metoda Základní čáry - Stupnice uprostřed

Metoda Vedlejší výstupní čára - Podstupnice uprostřed

Metoda Vedlejší výstupní čára - Stupnice uprostřed

Metoda Jeden bod

1.Stejné stupně jsou měřené podél výstupní čára od spodního stupně schodiště. Stupeň nejblíže k bodu zalomení je vyhodnocen jako střední stupeň zalomení.

2.Čáry začátku a konce zalomení – neboli prvního a posledního přímého stupně – jsou vytvořeny na základě nastaveného počtu zkosených stupňů.

3.Čáry začátku a konce jsou protaženy a jejich průnik tvoří střed zalomení schodiště.

4.Délka zalomených stupňů je odměřena na výstupní čáře a výsledné body jsou spojeny se středem zalomení - jejich spojnice tvoří stupnice/hrany stupňů.

Metoda Dva body - Podstupnice uprostřed

1.Je vynesen střed zalomení:

–Na ose zalomení je určena jediná podstupnice/hrana stupně.

2.Stupně se stejnou délkou jsou odměřeny na výstupní čáře v obou směrech od bodu, kde výstupní čára protíná osu zalomení.

3.Čáry začátku a konce zalomení – neboli prvního a posledního přímého stupně – jsou vytvořeny na základě nastaveného počtu zkosených stupňů.

4.Čáry začátku a konce jsou protaženy a jejich průniky s osou zalomení tvoří dva středy zalomení schodiště.

5.Odměřené délky stupňů na výstupní čáře jsou následně spojeny s odpovídajícím středem. Tyto spojnice tvoří stupnice/hrany stupňů.

Metoda Dva body - Stupnice uprostřed

1.Je vynesen střed zalomení:

–Jediný stupeň měřený podél výstupní čáry je umístěný symetricky na osu zalomení.

–Minimální šířka zkoseného stupně je měřena na vnitřní straně zalomení, symetricky k ose zalomeni.

–Body na vnitřní hraně a body na výstupní čáře definují střední stupeň.

2.Stupně se stejnou délkou jsou odměřeny na výstupní čáře v obou směrech od průniků hran středního stupně a výstupní čáry.

3.Čáry začátku a konce zalomení – neboli prvního a posledního přímého stupně – jsou vytvořeny na základě nastaveného počtu zkosených stupňů.

4.Čáry začátku a konce jsou protaženy. Hrany středního stupně jsou také protaženy. Průniky těchto čar tvoří dva středy zalomení.

5.Odměřené délky stupňů na výstupní čáře jsou následně spojeny s odpovídajícím středem. Tyto spojnice tvoří stupnice/hrany stupňů.

Metoda Základní čáry - Podstupnice uprostřed

1.Je vynesen střed zalomení:

–Na ose zalomení je určena jediná podstupnice/hrana stupně.

–Stupně se stejnou délkou jsou odměřeny na výstupní čáře v obou směrech od bodu, kde výstupní čára protíná osu zalomení.

–Minimální šířka zkosených stupňů je měřena na vnitřní straně zalomení, v obou směrech.

–Body na vnitřní hraně a body na výstupní čáře definují dva střední stupně.

2.Stupně jsou odměřeny na výstupní čáře v obou směrech od středních stupňů.

3.Čáry začátku a konce zalomení – neboli prvního a posledního přímého stupně – jsou vytvořeny na základě nastaveného počtu zkosených stupňů.

4.Čáry začátku a konce (základní čáry) jsou protaženy. Hrany středních dvou stupňů jsou také protaženy.

5.Body průniku hrany prvního středního stupně a osy s čarou začátku definují vzdálenost X.

6.Vzdálenost X je několikrát odměřena na čáře začátku. Tyto body jsou spojeny s odpovídajícími body délky stupňů odměřených na výstupní čáře. Tyto čáry tvoří hrany stupňů první poloviny zalomení.

7.Body průniku hrany posledního středního stupně a osy s čarou začátku definují vzdálenost Y.

8.Vzdálenost Y je několikrát odměřena na čáře konce. Tyto body jsou spojeny s odpovídajícími body délky stupňů odměřených na výstupní čáře. Tyto čáry tvoří hrany stupňů druhé poloviny zalomení.

Metoda Základní čáry - Stupnice uprostřed

1.Je vynesen střed zalomení:

–Jediný stupeň měřený podél výstupní čáry je umístěný symetricky na osu zalomení.

–Minimální šířka zkoseného stupně je měřena na vnitřní straně zalomení, symetricky k ose zalomeni.

–Body na vnitřní hraně a body na výstupní čáře definují střední stupeň.

2.Stupně jsou odměřeny na výstupní čáře v obou směrech od středního stupně.

3.Čáry začátku a konce zalomení – neboli prvního a posledního přímého stupně – jsou vytvořeny na základě nastaveného počtu zkosených stupňů.

4.Čáry začátku a konce (základní čáry) jsou protaženy. Hrany středního stupně jsou také protaženy.

5.Body průniku hran středního stupně s čárou začátku definují vzdálenost X.

6.Vzdálenost X je několikrát odměřena na čáře začátku. Tyto body jsou spojeny s odpovídajícími body délky stupňů odměřených na výstupní čáře. Tyto čáry tvoří hrany stupňů první poloviny zalomení.

7.Body průniku hran středního stupně s čárou konce definují vzdálenost Y.

8.Vzdálenost Y je několikrát odměřena na čáře konce. Tyto body jsou spojeny s odpovídajícími body délky stupňů odměřených na výstupní čáře. Tyto čáry tvoří hrany stupňů druhé poloviny zalomení.

Metoda Vedlejší výstupní čára - Podstupnice uprostřed

1.Je vynesen střed zalomení:

–Na ose zalomení je určena jediná podstupnice/hrana stupně.

–Stupně se stejnou délkou jsou odměřeny na výstupní čáře v obou směrech od bodu, kde výstupní čára protíná osu zalomení.

–Vedlejší výstupní čára je určena posunutím výstupní čáry na 200 mm od vnitřní hrany.

–Na vedlejší výstupní čáře jsou odměřeny 2/3 délky stupně v obou směrech.

–Body na výstupní čáře a body na vedlejší výstupní čáře definují dva střední stupně.

2.Stupně jsou odměřeny na výstupní čáře v obou směrech od středních stupňů.

3.Čáry začátku a konce zalomení – neboli prvního a posledního přímého stupně – jsou vytvořeny na základě nastaveného počtu zkosených stupňů.

4.Čáry začátku a konce (základní čáry) jsou protaženy. Hrany středních dvou stupňů jsou také protaženy.

5.Délka stupně je několikrát odměřena na čáře začátku od bodu, kde první hrana středního stupně protíná čáru začátku.

6.Tyto body jsou spojeny s odpovídajícími body délky stupňů odměřených na výstupní čáře. Tyto čáry tvoří hrany stupňů první poloviny zalomení.

7.Délka stupně je několikrát odměřena na čáře konce od bodu, kde poslední hrana středního stupně protíná čáru začátku.

8.Tyto body jsou spojeny s odpovídajícími body délky stupňů odměřených na výstupní čáře. Tyto čáry tvoří hrany stupňů druhé poloviny zalomení.

Metoda Vedlejší výstupní čára - Stupnice uprostřed

1.Je vynesen střed zalomení:

–Jediný stupeň měřený podél výstupní čáry je umístěný symetricky na osu zalomení.

–Vedlejší výstupní čára je určena posunutím výstupní čáry na 200 mm od vnitřní hrany.

–1/2 délky stupně měřená podél výstupní čáry je umístěná symetricky na osu zalomení.

–Body na výstupní čáře a body na vedlejší výstupní čáře definují střední stupeň.

2.Stupně jsou odměřeny na výstupní čáře v obou směrech od středního stupně.

3.Čáry začátku a konce zalomení – neboli prvního a posledního přímého stupně – jsou vytvořeny na základě nastaveného počtu zkosených stupňů.

4.Čáry začátku a konce (základní čáry) jsou protaženy. Hrany středního stupně jsou také protaženy.

5.Délka stupně je několikrát odměřena na čáře začátku od bodu, kde první hrana středního stupně protíná čáru začátku.

6.Tyto body jsou spojeny s odpovídajícími body délky stupňů odměřených na výstupní čáře. Tyto čáry tvoří hrany stupňů první poloviny zalomení.

7.Délka stupně je několikrát odměřena na čáře konce od bodu, kde poslední hrana středního stupně protíná čáru začátku.

8.Tyto body jsou spojeny s odpovídajícími body délky stupňů odměřených na výstupní čáře. Tyto čáry tvoří hrany stupňů druhé poloviny zalomení.

Segmenty se zalomenými stupni

Pokud je použit segment se zalomenými stupni, je jako počátek pro umísťování zalomených stupňů určen střed výstupní čáry tohoto segmentu.

•Osa je v tomto bodě vynesena kolmo k výstupní čáře.

•Stupně se stejnou délkou jsou odměřovány od tohoto bodu.

•Minimální šířka zkosených stupňů je měřena od průmětu tohoto bodu na vnitřní hraně.
