Konce zábradlí (horní tyč, madlo, vodorovná tyč)

Každý typ tyče (horní tyč, madlo, vodorovné tyče) může být na konci prodloužený.

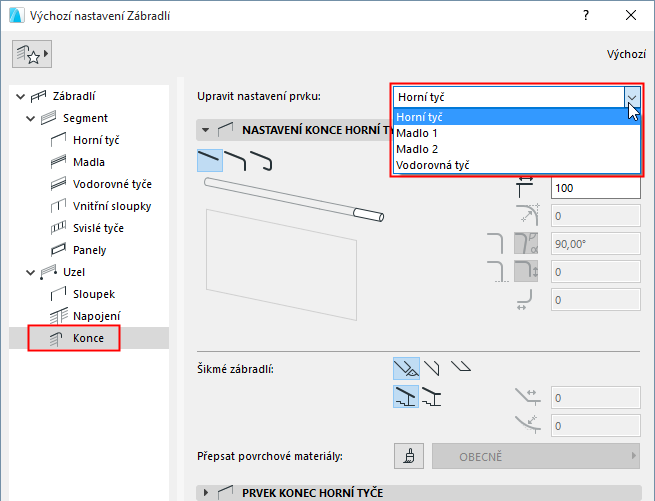

V nastavení zábradlí (stránka Konce) můžete nastavit parametry konce každého typu (vybraný typ z nabídky) tyče samostatně:

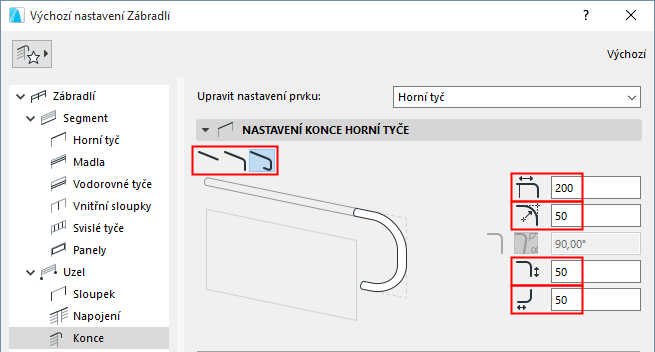

Nastavení geometrie konců tyčí

Konce tyčí jsou tvořené prodloužením ve formě jednoduchého prodloužení, zalomení nebo uzavřeného konce.

V nastavení konce vyberte požadovaný typ. Délky prodloužení nastavíte napravo.

Poznámka:

–Pokud nechcete konec s prodloužením, nastavte délku 0.

–Jednoduché tyče můžou mít pouze jednoduché konce.

–Zdvojená madla: Pokud chcete madlo spojit s jeho dvojčetem na druhé straně, použijte čtvrtou možnost.

Viz Napojení konců zdvojených madel.

Úprava konců tyčí

Nastavení konce je použité na oba konce tyče (horní tyč/madlo), oba konce lze následně upravit samostatně v režimu úprav.

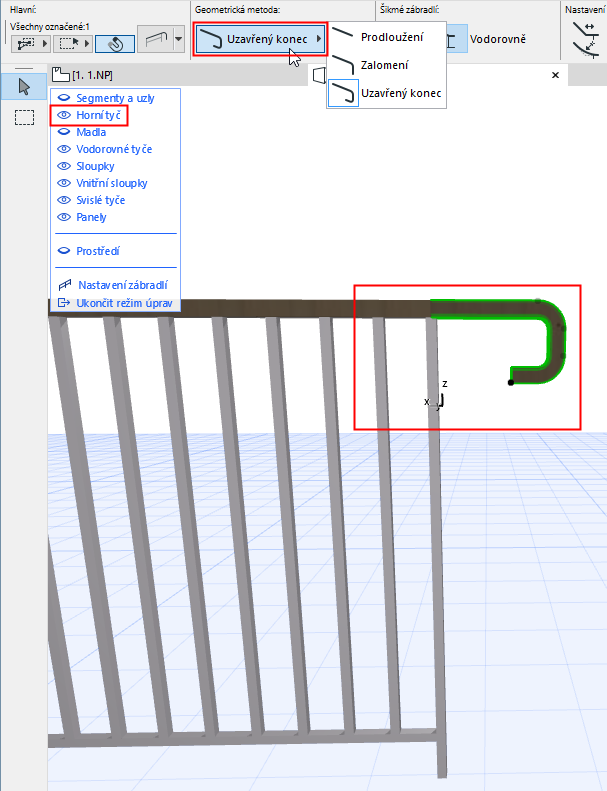

•Označené konce můžete v režimu úprav upravit pomocí aktivních bodů délky, poloměru a/nebo úhlu. Pokud má uzel více možností úprav, objeví se plovoucí paletka a v ní dostupné možnosti:

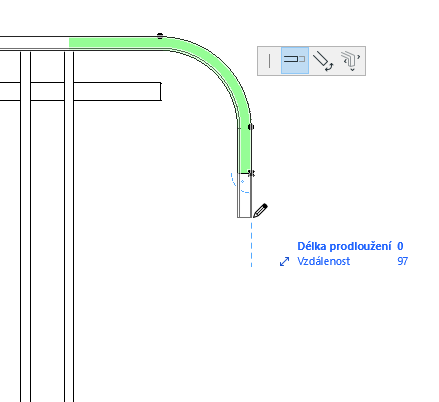

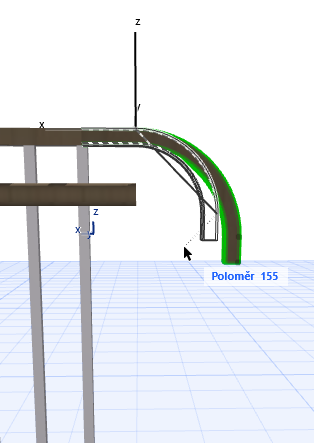

Grafická úprava konce tyče ve 3D a v řezu

•Nastavení libovolného označeného konce tyče můžete upravit v Infopaletce nebo v okně nastavení konce.

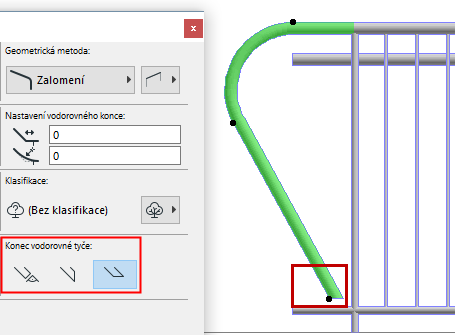

Šikmé zábradlí: Geometrie konce

Vyberte v Infopaletce nebo v nastavení zábradlí tvar konce šikmého zábradlí: kolmo, svisle nebo vodorovně .

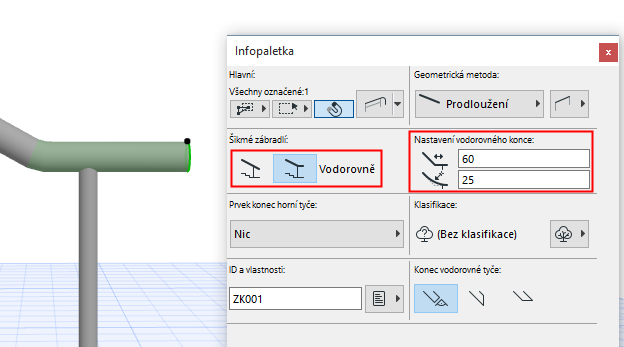

Konec šikmého zábradlí: Ve směru segmentu nebo vodorovně

•Použijte tuto volbu, pokud chcete ukončit šikmé zábradlí vodorovným segmentem.

•Zadejte délku přidaného segmentu a případné zaoblení.

Přepsání povrchových materiálů

Prvek konce zábradlí můžete zobrazit s jiným povrchovým materiálem.

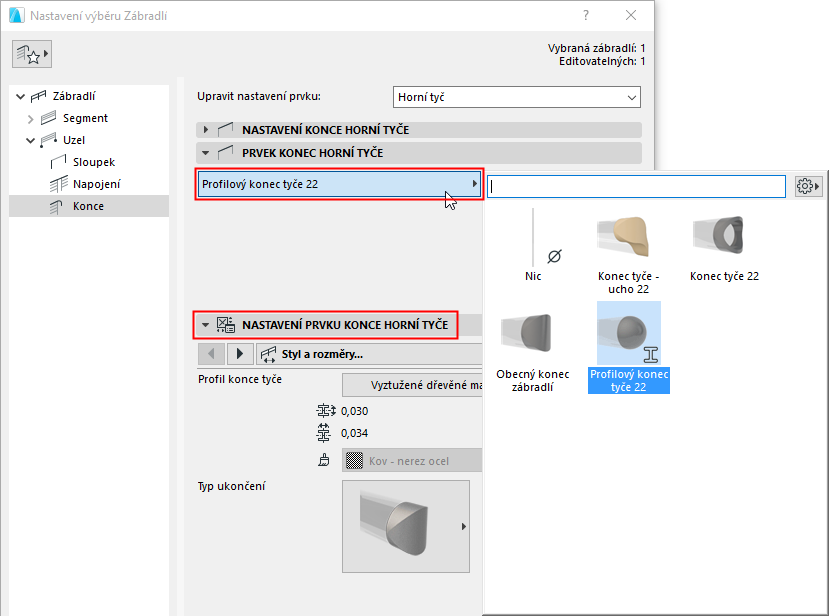

Přidání prvku konce na konec tyče

Prvek konce je připojen k prodloužení segmentu tyče zábradlí.

1.Na panelu Prvek konce tyče můžete vybrat požadovaný objekt konce tyče.

2.Na panelu Nastavení prvku konce tyče můžete upravit jeho parametry.
