Základní úpravy morfu Vytáhnout po dráze

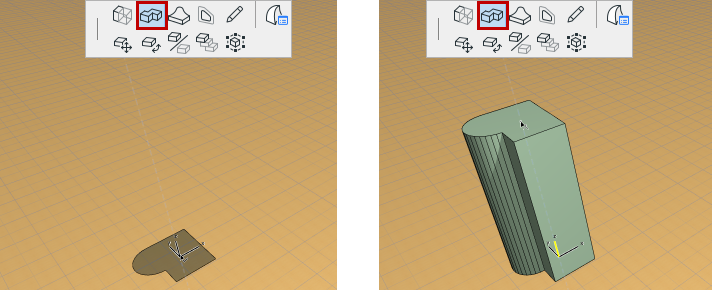

Pomocí příkazu vytáhnout po dráze můžete vytáhnout libovolnou stěnu jako trubku a měnit libovolně směr vytažení a pracovních rovin.
1.Klikněte někam na stěnu morfu.
2.Z plovoucí paletky vyberte příkaz Vytáhnout po dráze.

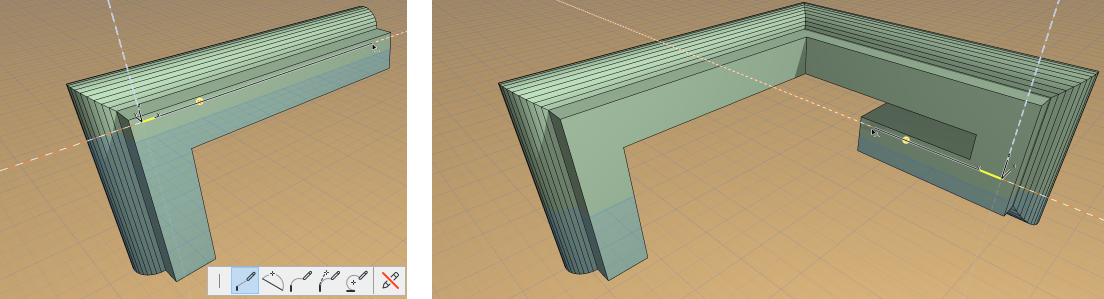

3.Začněte kreslit trubku, každým kliknutím vytváříte nový segment.
Poznámka: První segment musí být kolmý na výchozí stěnu.
–Můžete použít kouzelnou hůlku a vytáhnout tak profil po uzavřeném polygonu (za předpokladu, že polygon a profil vytažení nejsou ve stejné rovině.)
–Podle potřeby můžete upravovat pracovní rovinu.
–Pokud chcete odebrat poslední nakreslený segment, klikněte v plovoucí paletce na příkaz zpět.
4.Dvojklikem dokončete vytažení po dráze.
Referenční bod vytažení po dráze

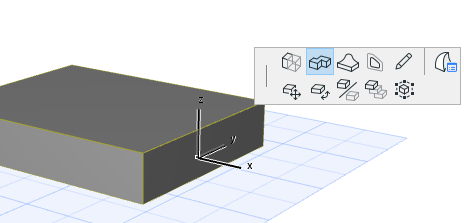

Bod stěny morfu, na který kliknete, a vyvoláte tak plovoucí paletku, je referenční bod vytažení po dráze (bod, kterým budete vytahovat hmotu).

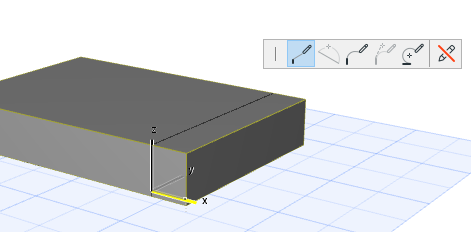

Nicméně referenční bod můžete změnit i po zvolení příkazu vytáhnout po dráze, stačí kliknout kamkoli na plochu vytahované stěny (nebo jejího obrysu):
