Transformace morfů: Vyhladit a sloučit stěny

Tuto funkci použijte, pokud máte model základních ostrých tvarů a chcete u něj jedním kliknutím dosáhnout efektního zaoblení.

Vyhlazení neuzavřeného morfu

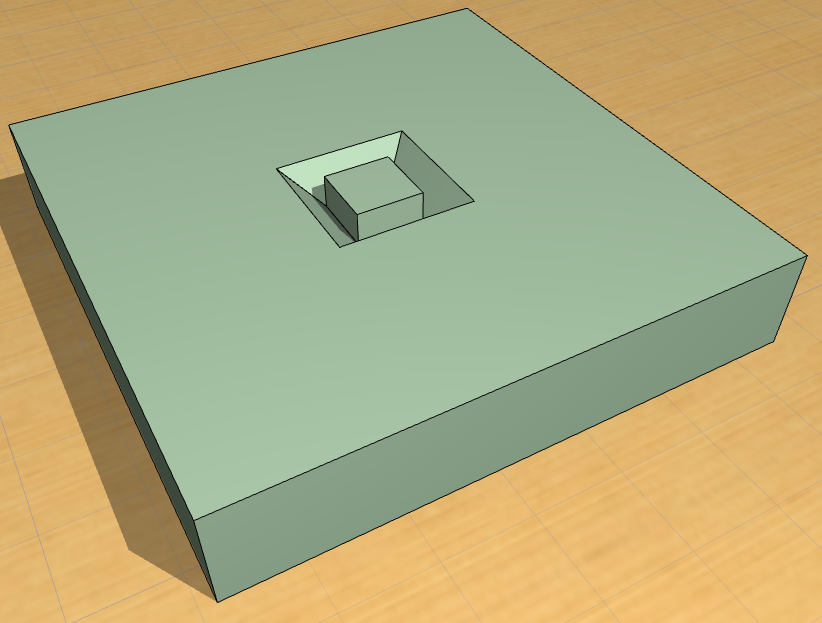

Začneme například tímto morfem.


Abychom dosáhly hladšího objektu:

1.Označíme morf nebo jeho součásti.

2.Použijeme příkaz 3D model > Upravit morf > Vyhladit a spojit stěny.

3.Objeví se okno vyhladit a spojit stěny.

Protože označený (neuzavřený) morf má vnější obrysy (hrany které nemají přiléhající stěny), můžete zvolit, jak s těmito hranami naložit:

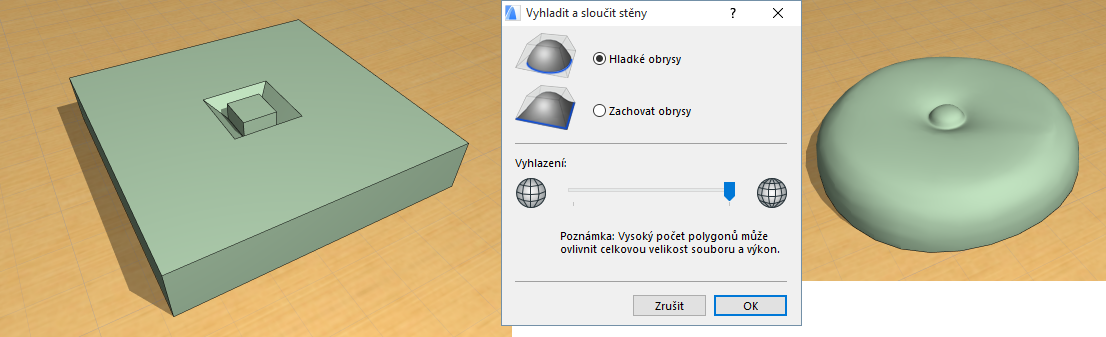

•Možnost vyhladit obrysy má za následek, že obrysové hrany vybraných morfů nebo součástí morfů budou také vyhlazeny:

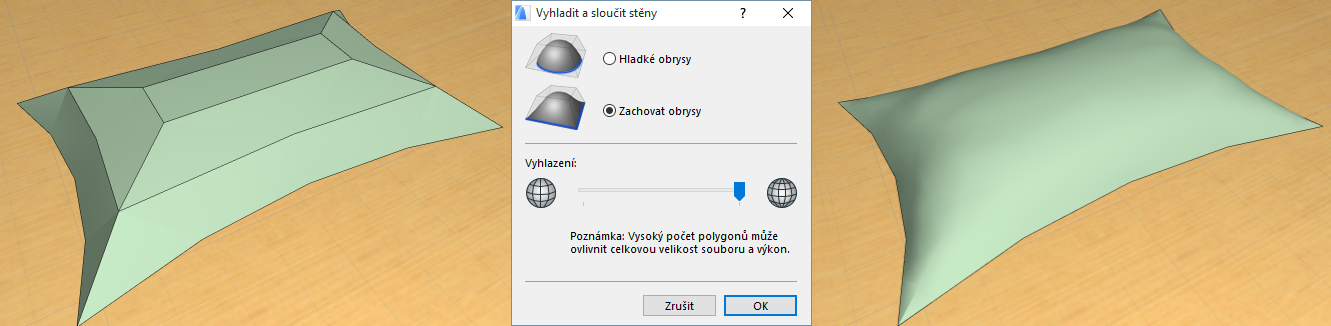

•Možnost zachovat obrysy naopak vnější obrysy ponechá a vyhlazeny budou pouze vnitřní části vybraných morfů nebo jejich součástí.


•Úroveň rozčlenění: Pomocí jezdce určete, jak moc má být výsledek triangulován (rozčleněn). Při nastavování vysoké úrovně rozčlenění u složitých nebo složených morfů buďte opatrní, protože vysoký počet nově vzniklých polygonů může mít zásadní vliv na velikost souboru a výkon ARCHICADu.

Vyhlazení uzavřeného morfu

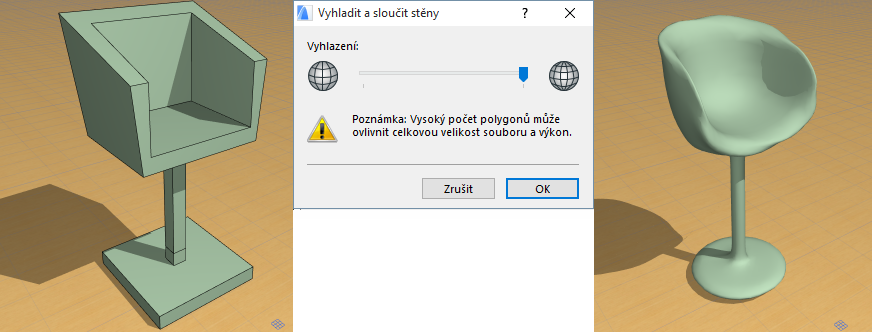

Uzavřený morf nemá žádné volné hrany, takže všechny označené části morfu budou vyhlazeny:
