Natáhnout délku / Upravit úhel
Pomocí příkazů v plovoucí paletce vyvolané kliknutím na koncový bod referenční osy upravte trám.
•Protáhnout délku
Šikmé trámy:
•Protáhne délku v zadaném sklony
•Upravit úhel
Natáhnout průřez trámu (segmentu)
Přímé trámy tvořené jedním segmentem:

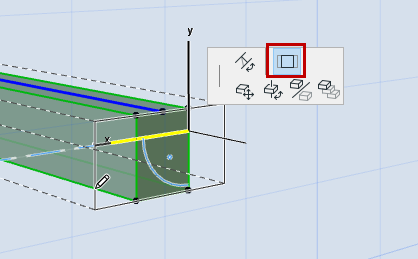

Pomocí příkazů v plovoucí paletce (v půdorysu nebo ve 3D okně) upravte rozměry průřezu trámu.
Poznámka: Trámy mohou být nataženy také v okně řezu, pokud je referenční čára trámu kolmá k čáře řezu.
Jako alternativu můžete použít menu Úpravy > Změna tvaru > Natáhnout.
Úprava šikmých trámů v půdorysném zobrazení
1.Vyberte šikmý trám v půdorysu.

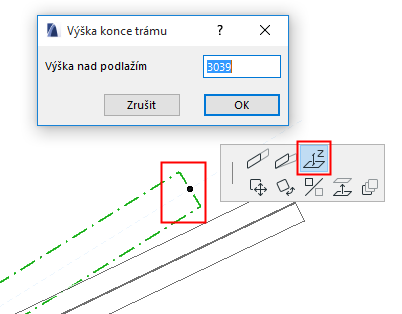

2.Z plovoucí paletky vyvolané kliknutím na koncový bod referenční čáry vyberte příkaz "Nastavit výšku koncového bodu prvku".
3.V dialogovém okně Výška konce trámu zadejte novou výšku pro označený koncový bod.
