Ořezání prvků samostatnou střechou
Pokud chcete upravit jiné prvky podle jednoduché střešní roviny, můžete použít funkci ořezání, která je popsána v následujících kapitolách:
Použití funkce ořezat střechou
Vliv ořezání střechou na nastavení výšky zdi/sloupu
Použití ořezání střechou při tvorbě zdí, trámů a sloupů složitého tvaru
Použití funkce ořezat střechou
Pokud chcete prvek ořezat střechou, použijte příkaz v menu 3D model > Speciality střechy > Ořezat střechou.
Funkce ořezat střechou není asociativní. Ořezání dostupné pouze pro samostatné střešní roviny vytvoří zeď ve tvaru, který je stálý.
Asociativní ořezání je popsáno zde: Napojení prvků na střechu/skořepinu.
Střechy mohou ořezávat horní nebo dolní stranu
•zdi
•Kleštiny, vazné trámy
•Sloupce
•Desky
•Knihovních prvků (dveří, oken, objektů)
Poznámka: Podobnou funkci má příkaz ořezat zónu, který ořeže zónu obklopujícími prvky, včetně samostatných střešních rovin.
Viz Ořezání zóny dalším prvkem.
Prvky se oříznou jen tehdy, když protínají střechu v nějakém bodě, a jen pokud je jejich typ vybraný v dialogovém okně ořezat střechou.
Použití funkce Ořezat střechou je většinou jednodušší ve 3D okně, protože jsou zde vidět spoje mezi střechami a dalšími konstrukčními prvky.
Příkaz ořezat střechou je dostupný, jen pokud je vybrána alespoň jedna střecha nebo prvek výše uvedeného typu.
Chcete-li prvky ořezat střechou, postupujte podle následujících kroků:
1.Použijte jeden z následujících postupů:
•Vyberte prvky, které chcete oříznout. (Nezapomínejte, že můžete oříznout jen prvky, které střechu protínají); nebo
•Vyberte střechy, pomocí kterých chcete prvky ořezat; nebo
•Vyberte prvky a střechy.
Výběr střech a/nebo prvků zužuje rozsah oříznutí.
•Pokud vyberete jen střechu, oříznou se všechny vhodné prvky;
•Jestliže vyberete jen prvky, oříznou se podle všech vhodných střech.

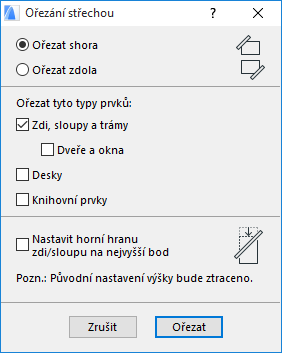

2.Pomocí příkazu 3D model > Speciality střechy > Ořezat střechou zobrazte dialogové okno Ořezat střechou.
3.Vyberte typy prvků, které chcete ořezat. (Pokud byli některé prvky vybrány již před zobrazením dialogového okna, jsou jejich políčka neaktivní.)
4.Vyberte si potřebnou možnost ořezání, v závislosti na části prvků, kterou chcete ořezat:
•Ořezat shora: Ořeže části prvků, které jsou nad střechou
•Ořezat zdola: Ořeže části prvků, které jsou pod střechou
5.Klikněte na ořezat a podívejte se na výsledek.
Ořezání prvku zůstane, i když skryjete střechu nebo ořezané prvky, když je přesunete, nebo i když střechu odstraníte.

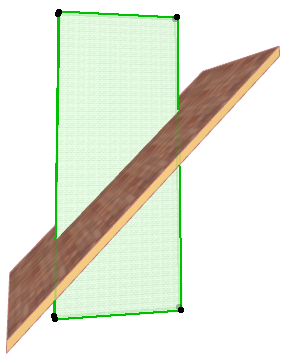

Jestliže ořežete zeď střechou procházející napříč zdí, rozdělí se původní zeď na dvě části: první část bude ořezaná střechou, druhá bude oddělená a neořezaná.
Ořezání prvků může být dočasně, jen pro účely zobrazení, nebo trvalé.

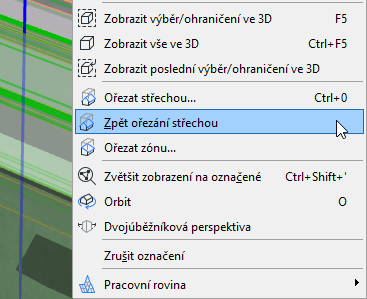

Dočasné ořezání lze vzít zpět. Pokud byl prvek ořezán střechou, stane se příkaz Zrušit ořezání střechou aktivní:
•v kontextové nabídce a
•v menu 3D model > Speciality střechy
Výjimka: Ořezání desky střechou lze vzít zpět pouze klasickou funkcí zpět (Úpravy > Zpět).
Vliv ořezání střechou na nastavení výšky zdi/sloupu

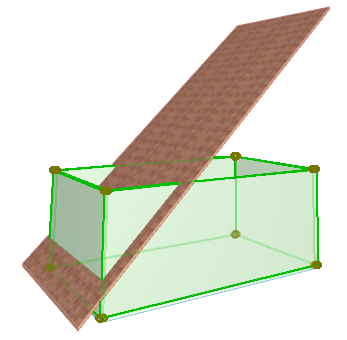

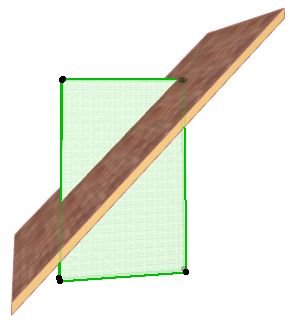

Ořezání střechou ve výchozím nastavení výšku ořezaných zdí nebo sloupů nezmění. Jak je vidět na obrázku, aktivní body vybrané zdi jsou stále na místě, kde byly před ořezáním.

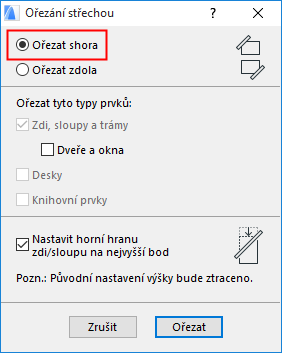

Pokud chcete výšku ořezaného prvku podle ořezání přepočítat, zaškrtněte políčko:
Nastavit hranu zdi/sloupu na nejvyšší bod v okně Ořezat střechou.

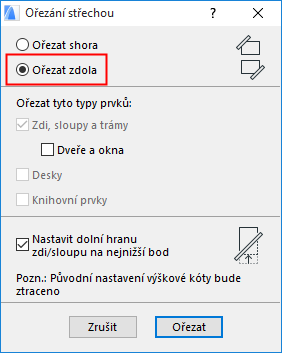

(Pokud zvolíte možnost Ořezat zdola, změní se popis zaškrtávacího políčka na nastavit hranu zdi/sloupu na nejnižší bod).
To znamená, že výška oříznutých zdí nebo sloupů se přepočítá na maximální oříznutou výšku (při ořezávání horní části) nebo na minimální oříznutou výšku (při ořezávání dolní části).

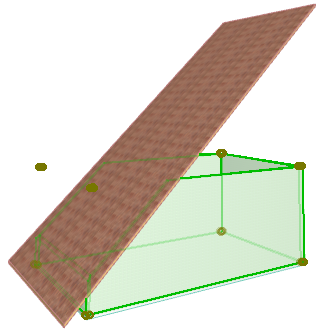

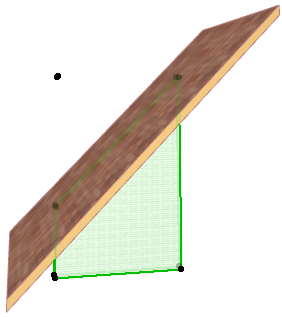

Při tomto ořezání je políčko zaškrtnuté. To znamená, že aktuální výška zdi (zobrazená tečkami výběru) se změní na nejvyšší bod oříznuté zdi.
Příkaz zrušit ořezání střechou má však v závislosti na stavu tohoto políčka různé výsledky:
•Pokud nastavíte, že má operace oříznutí změnit výšku zdi/sloupu (pokud je políčko zaškrtnuté) na nejvyšší výšku při ořezání, tak příkaz zrušit ořezání střechou obnoví zeď/sloup pouze na maximální oříznutou výšku, jak je na obrázku:
•Pokud políčko nezaškrtnete, obnoví příkaz původní výšku zdi.
Použití ořezání střechou při tvorbě zdí, trámů a sloupů složitého tvaru

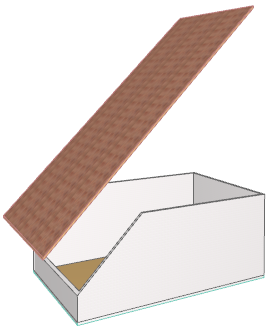

Do zdí, trámů a sloupů můžete střechami vyřezávat složité tvary. Zeď bude vždy sledovat tvar střech(y) nad ní, bez ohledu na to, kolik střešních segmentů existuje.

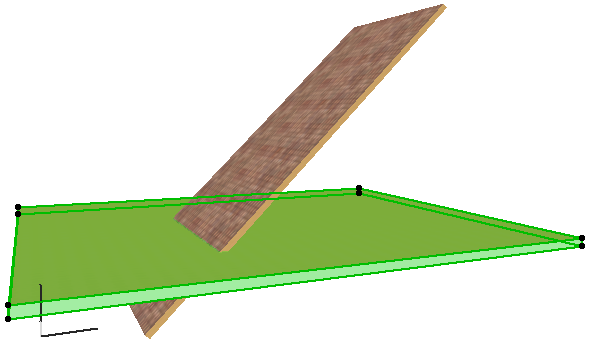

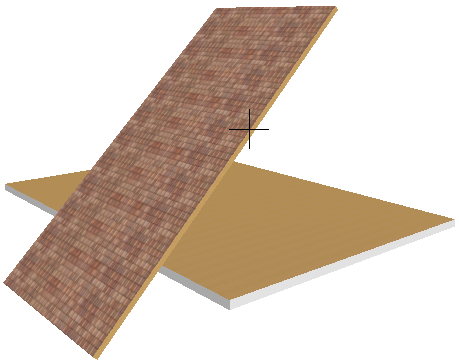

Desky lze také ořezat dolním nebo horním povrchem střechy pomocí příkazu v nabídce 3D model > Speciality střechy > Ořezat střechou.
Zatímco ostatní prvky lze oříznout částečně, desky se vždy oříznou po celé délce čáry řezu střechy a desky. Nicméně oříznutá hrana desky je vždy svislá, i když je oříznuta šikmou střechou.
Úhel hrany střechy můžete ale libovolně nastavit ručně.
Viz Nastavení vlastního zkosení a povrchového materiálu hrany desky.
K ořezávání můžete také používat vzdálené střechy nebo dokonce střechy na jiných podlažích, jejichž obrys je zobrazen na podlaží, kde jsou prvky, které chcete danou střechou ořezat. V takovém případě ale příkaz ořezat střechou nebude fungovat (lze použít jenom pro prvky, které se protínají). Můžete ale použít klávesovou zkratku, pomocí které ořezáte prvek vzdálenou střechou.
1.Nástroj střecha musí být aktivní.
2.Pak označte prvky, které chcete ořezat, a klikněte se stisknutou klávesou Ctrl (Cmd) na hranu nebo uzel střechy, kterou chcete prvky ořezat. Opačný postup bude také fungovat: vyberte střechu, kterou chcete ořezávat, a klepněte se stisknutou klávesou Ctrl (Cmd) na jednotlivé prvky, které chcete ořezat.
Poznámka: Zeď/Trám/Sloup se ořežou, ať jsou pod střechou nebo ne. Zajistěte, aby zdi/sloupy/trámy měly dostatečnou výšku, aby mohly být správně ořezány.
Viz také Seskupit se střechou.
