I když používáte volbu částečného zobrazení, ARCHICAD vám dává několik typů zpětné odezvy pokud je třeba porovnat zobrazení celé konstrukce.
Vždy můžete použít volbu celý model jako odkaz průhledového zobrazení:
1.Aktivujte funkci průhledového zobrazení.

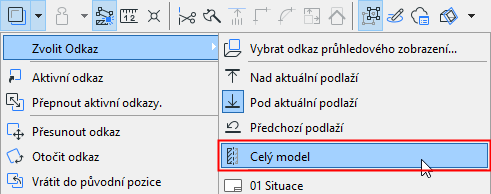

2.V nabídce průhledového zobrazení vyberte možnost zvolit odkaz a poté možnost celý model.

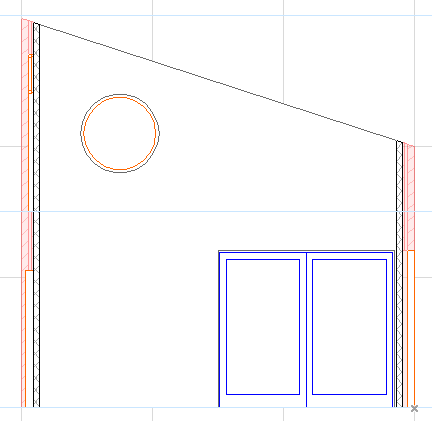

V tomto řezu jsou sendvičové konstrukce zobrazeny pouze nosnou konstrukcí, ale v odkazu průhledového zobrazení je “celý model” (červeně), který ukazuje celou skladbu zdi.
Když zvolíte částečné zobrazení prvků, aktivní body se objevují ve svých původních pozicích. Ale plocha výběru je zvýrazněna pouze u zobrazených částí konstrukcí.
Předvýběrové zvýraznění obrysu vám také pomůže identifikovat konstrukci jako prvky zobrazené části. Předvýběrové zvýrazněné je zobrazeno pouze na zobrazených částech, ale kurzor rozpozná referenční čáru, i když není v částečně zobrazené konstrukci - tak jak ukazuje tučný kurzor mercedesu na tomto obrázku.

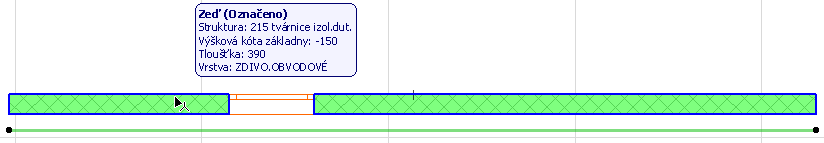

Informační štítek ukazuje tloušťku celého původního prvku, i když je momentálně pouze v částečném zobrazení:
