Nastavení částečného zobrazení konstrukcí v oknech založených na zdrojové značce

Často budete pracovat v pohledu (řez, exteriérový pohled, interiérový pohled, detail nebo pracovní list), jehož prvky mají svůj zdroj umístěný v jiném okně modelu.

Když je zdrojový pohled/bod pohledu manuálně přestavovaný nebo je typu kresba, a pokoušíte se změnit částečné zobrazení odvozeného pohledu, můžete se dostat do problémů, protože zdrojový bod pohledu nemusí být v aktualizovaném stavu. Proto vás tedy ARCHICAD nenechá změnit nastavení částečného zobrazení v pohledu odvozeného ze zdroje typů manuálně přestavovaný nebo kresba.

Následující nastavení pohledu náleží pohledu, jehož zdroj je ve stavu manuálního přestavování; nastavení částečného zobrazení nemůže být změněno.

Řešení: jděte zpět do zdrojového pohledu (nebo vytvořte jeho kopii) a přepněte jeho stav na Automaticky přestavovaný.

V opačném případě: Předpokládejme že máte Automaticky přestavovaný bod pohledu a několik, z něj, odvozených pohledů. Poté změníte bod pohledu na “ručně přestavovaný” nebo “kresbu.” Je to možné, ale uvědomte si pohledy odvozené z tohoto zdroje - i když jsou již vytvořeny - změní, po přestavění, své částečné zobrazení, aby bylo shodné se zdrojovým bodem pohledu.

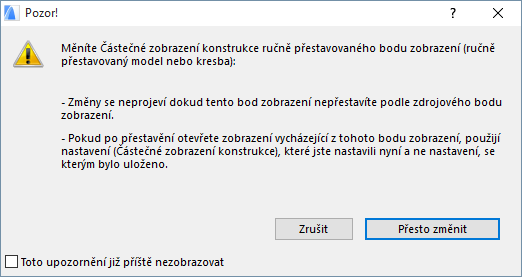

Pokud změníte částečné zobrazení zdrojového bodu pohledu, který je nastaven na ručně přestavovaný (třebaže jsou jeho odvozené pohledy přestavované automaticky), ARCHICAD vás upozorní na následky u odvozených pohledů: nastavení částečného zobrazení pohledu může být změněno:

Můžete jít dál a pokračovat v přestavění, nebo můžete proces zrušit. Jak již bylo zmíněno, řešením je, jít zpět ke zdrojovému pohledu (nebo vytvořit kopii s volbou částečného zobrazení, kterou potřebujete) a zvolit jeho stav na automaticky přestavovaný.

Pokud provedete přestavění pohledu - jehož zdroj je změněn z automaticky na ručně přestavovaný - budete znovu upozorněni, že částečné zobrazení tohoto pohledu bude změněno.
