Kombinace grafických stylů (nastavení Zobrazení) je skupina pravidel grafických stylů přiřazovaných v zobrazení modelu v daném pořadí, použitých na prvky, které těmto pravidlům podléhají.
Kombinaci grafických stylů, která je použita v aktivní záložce/okně, zjistíte následovně:
•Podívejte se do lišty rychlých voleb nebo paletky Rychlé volby

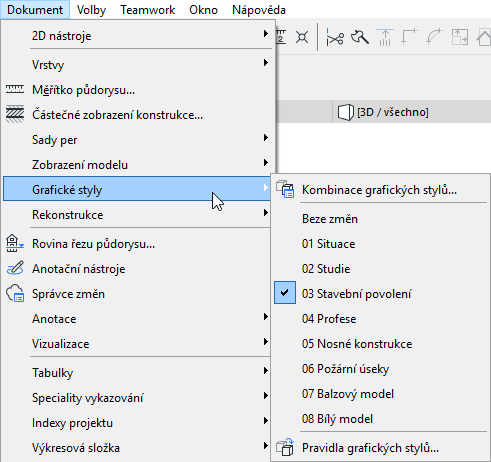

•Otevřete Dokument > Grafické styly, aktuální kombinace je v seznamu označená.
Nastavení můžete upravit v okně Kombinace grafických stylů (Dokument > Grafické styly > Kombinace grafických stylů).

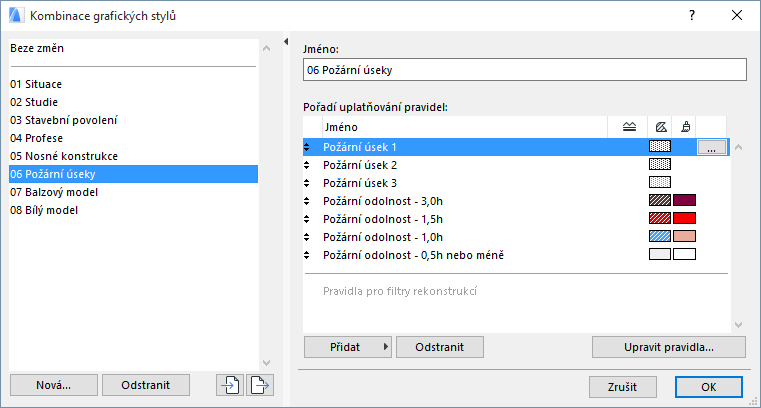

V seznamu na levé straně okna jsou vypsány kombinace grafických stylů projektu. První kombinace, Beze změn, je přednastavená a nelze ji upravovat.
Tlačítkem Nová můžete vytvořit novou kombinaci grafických stylů a přiřadit jí pravidla.
Na pravé straně je Jméno kombinace grafických stylů.
Pod ním jsou vypsána pravidla kombinace v pořadí, ve kterém budou přiřazována prvkům.
Můžete libovolně Přidat a Odstranit pravidla nebo změnit jejich pořadí. (Viz Pořadí pravidel níže.)

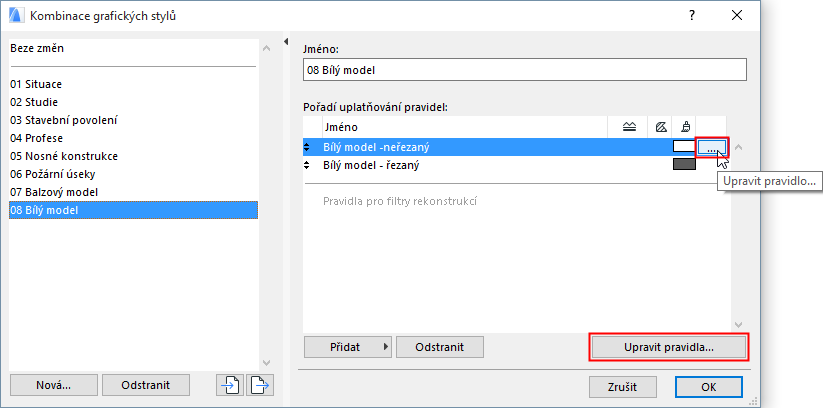

Pokud chcete pravidlo upravit, jedním z následujících způsobů otevřete okno Pravidla grafických stylů:
•Otevřete pravidlo dvojklikem
•Označte pravidlo a klikněte na tlačítko Upravit pravidlo na konci řádku
•Klikněte na tlačítko Upravit pravidla ve spodní části okna
Pravidla kombinace grafických stylů jsou aplikována v pořadí, ve kterém jsou zobrazena v seznamu. Toto je důležité, protože některé prvky můžou splňovat parametry více pravidel (např. všechny SDK zdi jsou modré a všechny prvky s požární odolností 30 min jsou červené). Pokud dojde k takovému konfliktu a zeď spadá pod obě pravidla, bude použito pravidlo umístěné výše.
Prvky budou předměte všech pravidel, které nejsou ve vzájemném konfliktu. Například všechny prvky budou mít prázdnou výplň a všechny zdi budou vykresleny červeným perem: na zdi budou použita obě tato pravidla.
Každé pravidlo můžete v seznamu libovolně přesunout pomocí šipek nalevo od jména pravidla.
Pamatujte, že pravidla filtrů rekonstrukcí jsou na nejnižší úrovni seznamu (mají nejnižší prioritu) a jejich pozici v kombinacích grafických stylů nelze změnit.
Použití kombinace grafických stylů
Kombinaci grafických stylů nastavíte pro aktivní záložku nebo okno jedním z následujících způsobů:
•Použijte nabídku kombinací grafických stylů v liště rychlých voleb ve spodní části okna
•Vyberte kombinaci ze seznamu v okně Kombinace grafických stylů; kliknutím na tlačítko OK zavřete okno
•Vyberte kombinaci z menu Dokument > Grafické styly
•Použijte volby pro nastavení a uložení zobrazení (v dolní části mapy projektu organizéru)
Aktuálně použitá kombinace grafických stylů je uložena jako součást zobrazení.
Export/Import kombinací grafických stylů

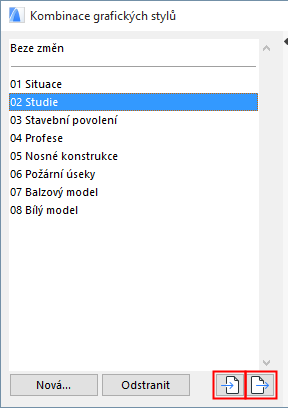

Označenou kombinaci grafických stylů můžete tlačítkem Exportovat uložit na vybrané místo jako .xml soubor.
Pokud chcete kombinaci použít v jiném projektu ARCHICADu, otevřete projekt a tlačítkem Importovat ve stejném okně můžete .xml soubor importovat jako novou kombinaci grafických stylů.
Kombinace bude do projektu importována a všechna pravidla, které obsahuje, budou spojena s pravidly projektu.
Importované pravidlo má stejné jméno jako pravidlo v projektu:
•Pokud je obsah pravidel bez výjimky shodný, nevznikne žádný duplikát
•Pokud se obsah pravidel liší, bude importované pravidlo přidáno do projektu a jeho jméno bude doplněno o příponu.
