Zobrazení půdorysu (Nastavení prvku)

Platí pro prvky typu Zeď, Trám, Sloup, Střecha, Skořepina, Morf.

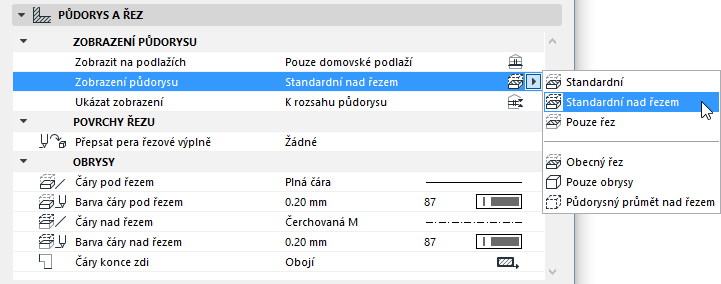

Použijte nastavení Zobrazení půdorysu v záložce Půdorys a řez dialogového okna nastavení prvku.

Možnosti se liší podle vybraného prvku.

Standardní nad řezem

Zobrazuje část 3D modelu prvku, skrz kterou vede řez (například řez v úrovni roviny řezu půdorysu), část prvku nad řezem (například část prvku, která je nad rovinou řezu půdorysu) a část prvku, která je pod úrovní roviny řezu (část směrem dolů).

Poznámka: „Standardní nad řezem“ je výchozí nastavení zobrazení pro šikmé/složité sloupy, zdi, střechy a trámy.

Standardní

zobrazí řez 3D modelem prvku a jeho část pod řezem (směrem dolů).

Jestliže vyberete některou z těchto voleb „zobrazení“ (Standardní nad řezem nebo Standardní), můžete rozsah zobrazení definovat pomocí voleb Ukázat zobrazení.

Více informací naleznete v tématu Zobrazený průmět.

Pouze řez

zobrazí pouze řez rovinou půdorysu. (Dostupné pro konstrukční prvky; nikoli pro dveře a okna.)

K dispozici jsou i další možnosti zobrazení:

Obecný řez

(Dostupné pouze pro jednoduché rovné zdi, otvory a svislé nebo profilové sloupy.)

Bez ohledu na svislé umístění prvku bude celý půdorysný průmět zobrazen jako v řezu. Pro zobrazení se použijí atributy čar řezu a řezové výplně.

Tato volba je dostupná jen tehdy, když je volba Zobrazit na podlažích nastavena na Pouze domovské podlaží. Nastavení roviny řezu půdorysu zobrazení těchto prvků neovlivní.

Pouze obrysy

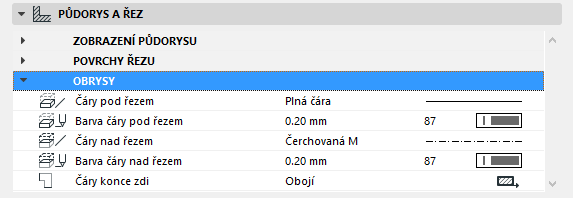

Celý obrys prvku se zobrazí pomocí atributů části pod řezem. (Atributy části pod řezem lze pro každý prvek nastavit pomocí ovládacích prvků „Obrys“ v panelu Půdorys a řez v dialogovém okně Nastavení.)

Půdorysný průmět nad řezem

Celý obrys prvku se zobrazí pomocí atributů části nad řezem. (Atributy části nad řezem lze pro každý prvek nastavit pomocí ovládacích prvků „Obrys“ v panelu Půdorys a řez v dialogovém okně Nastavení.)
